Se on viestintätyökalu, jonka avulla voit puhua loogisesti PLC: n (ohjelmoitava logiikkaohjaimen) ja monien ohjauslaitteiden, kuten moottorien, kuljettimien, virtausmittarit, tason anturit jne. Välillä, sen sijaan, että PLC puhuu suoraan erillisille I/O -moduuleille, devicenet -sovittimelle, jota kutsutaan Devicenet Adapter -skannerille. DeviceNet-sovitin yhdistää yksinkertaiset teollisuuslaitteet (anturit ja toimilaitteet) korkeamman tason laitteisiin, kuten ohjelmoitaviin ohjaimiin. Tämän eron ja myös kiinteän tilan laitteiden monenlaisten käytön vuoksi kaikkien tämän laitteen soveltamisesta vastaavien on täytettävä itselleen, että jokainen tämän laitteen tarkoitettu levitys on hyväksyttävää.
DeviceNet -sovittimen edut
Kustannustehokas
DeviceNet-sovittimet tarjoavat kustannustehokkaan tavan yhdistää vanhat laitteet moderneihin verkkoihin ilman kalliita laitteiden päivityksiä tai korvauksia.
Plug-and-play-toiminnot
Monet DeviceNet-sovittimet tarjoavat plug-and-play-toimintoja, mikä tekee niistä helppo asentaa ja käyttää ilman monimutkaisia kokoonpanoprosesseja.
Monipuolisuus
DeviceNet -sovittimia on erityyppisiä, kuten DeviceNet Ethernet-, USB- tai sarjasovittimiin, jotka tarjoavat joustavuutta kytkemällä erityyppisiä laitteita verkkoon.
Etälaitteen hallinta
Jotkut DeviceNet -sovittimet tukevat laitteen etähallintaa, jolloin käyttäjät voivat seurata ja hallita kytkettyjä laitteita keskuspaikasta parannetun tehokkuuden ja ylläpidon parantamiseksi.
-
![7/8 mini-muutossovitin Fieldbus DeviceNet NMEA 2000: lle]()
7/8 mini-muutossovitin Fieldbus DeviceNet NMEA 2000: lleDeviceNet Mini-Change 7/8 -liittimen sukupuolenvaihtaja, 7/8-16 UR-uros miesmuunnin voi olla rajapinnan muuntamisen rooli. Esimerkiksi, jos yksi laite käyttää 7/8-16 -naarasliitäntää ja toinen laite -
![Mini-Change DeviceNet -kytkimen naaras naaras]()
Mini-Change DeviceNet -kytkimen naaras naarasMini-Change 7/8 -liitin kytkimen sukupuolenvaihdin 7/8-16 YK-liitin käytetään pääasiassa kahden 7/8-16 YK: n vakioliittimien kytkemiseen, mutta molemmat puolet ovat urospäätä. 7/8-16 YK: n liittimen -
![DeviceNet Mini-Change 7/8 -liitin sukupuolen muutos]()
DeviceNet Mini-Change 7/8 -liitin sukupuolen muutos7/8-16 YK-kytkentä mini-c Sukupuolenvaihtaja, 7/8-16 YK on kierteitetty yhteysstandardi, jota yleisesti käytetään teollisuuskentän liittimissä, kuten tehon, signaalien tai tietojen lähettämiseen. 7/8 -
![NMEA 2000 -mikrovaihto minimuutokseen]()
NMEA 2000 -mikrovaihto minimuutokseenNMEA 2000 -mikrovaihto M12 minimuutossovittimeen, NMEA2000: lla on 2 erilaista kaapelia, pudotuskaapeli ja runkokaapeli, jokainen kaapeli käyttää erilaisia johdinmittareita eri signaalilinjoihin. -

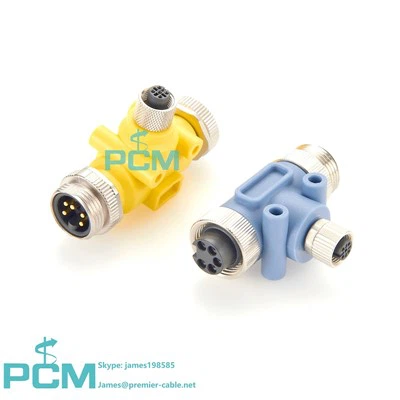

![Väyläjärjestelmä T-Connecter DeviceNet M12 A-koodi 7/8 "-16 UNF-rinnakkaisjakelija]()
Väyläjärjestelmä T-Connecter DeviceNet M12 A-koodi 7/8 "-16 UNF-rinnakkaisjakelijaVäyläjärjestelmä T-Connecter DeviceNet M12 A-koodi 7/8 -16 UNF-rinnakkaisjakelija, 7/8 TEE-liitin M12-lähtöllä käytetään yleisesti pudotuslinjan luomiseen, jossa haarautumiskaapeli kulkee tietylle -
![DeviceNet Cordset Adapter -kaapeli M12 - 7/8 ″ 5 -nasta]()
DeviceNet Cordset Adapter -kaapeli M12 - 7/8 ″ 5 -nastaNMEA2000 DeviceNet Adapter -kaapeli M12-7/8 ″ 5-nasta, tämä on DVN-runko pudottaakseen adapterikaapelin minimuutoksesta mikromuutokseen. DeviceNet NMEA 2000 -standardin kaapelointia on kaksi kokoa. -
![DeviceNet-mikrovaihto minimuutokselle]()
DeviceNet-mikrovaihto minimuutokselle7/8 minimuutos M12-sovittimen DVN-runkokaapeli, pudotuskaapeli, devicenet-runkokaapelin minimuutoksen liitin, DeviceNet Drop Cable -mikrovaihtoliitin käytetään pääasiassa NMEA 2000 -laitteisiin. -

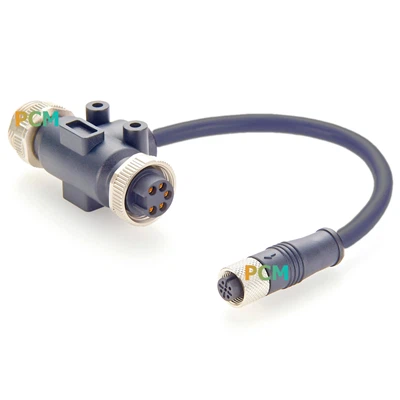

![DeviceNet DNV -sovitinkaapeli 7/8 " - M12]()
DeviceNet DNV -sovitinkaapeli 7/8 " - M12Devicenet Adapter Tee -liitin 7/8 M12: een, joka sopii rajapinnan devicenet-, canopen-, NMEA2000 -ohjelmaan, jota käytetään laajasti anturi- ja toimilaitteessa, moottori-, rautatie-, laivan tutka-,
Miksi valita meidät
Tehdas
Dong Guanissa vuonna 2003 perustettu Premier Cable omistaa noin 350 työntekijää, joiden pinta -ala on 9000㎡, 10 nykyaikaisella tuotantolinjalla ja vuotuinen tuotantokapasiteetti on noin 12 miljoonaa PCS -kaapelia. Tehtaallamme on joukkue erinomaisesta teknisestä henkilöstöstä, jolla on yli kymmenen vuoden kokemus.
Tuotantolaitteet
Samaan aikaan omistamme paljon edistyneitä tuotantolaitteita ja laadun tarkastuslaitteita tuotannon tehokkuuden, tuotteiden johdonmukaisuuden ja laadunvakauden parantamiseksi. Laitteitamme ovat korkeataajuinen hitsauskone, autohitsauskone, HABA-hitsauskone, laserhitsauskone, laserleikkauskone, lämpötila- ja kosteusjakson testaaja, suolahuihkeiden testaaja, SGS-testikone, liittimen insertin voimatesteri, verkkoanalysaattori, IP67-vedenpitävä testaaja. Nämä laitteet takaavat tuotteiden laadun ja luotettavuuden.
Tuotteemme
Liitäntäkaapeli, CC-Link-kaapeli, DeviceNet-kaapeli, D-sub-väylän liitin, Profibus-kaapeli, CAN-väyläkaapeli, M8 M12 M23 M16 AISG-kaapeliliitin, NMEA2000-kaapeliliitin, PLC-ohjelmointikaapeli RS232, RS485, RS422, PROFINET-KAAPELIN, 7/8 " Kaapelit, ohjauskaapin paneelin kiinnityskaapeli, kestävä vedenpitävä kaapeli, anturin jakelulaatikko.
Palvelumme
Tarjoamme räätälöityjä suunnittelu- ja valmistuspalveluita, räätälöimään erilaisia liittimiä ja johtosarjoja asiakkaiden erityistarpeiden ja sovellusskenaarioiden mukaan täydellisen ottelun varmistamiseksi.
DeviceNet-sovitin on sovellustason protokolla, jota käytetään automaatioympäristössä. Se on viestintätyökalu, jonka avulla voit puhua loogisesti PLC: n (ohjelmoitava logiikkaohjaimen) ja monien ohjauslaitteiden, kuten moottorien, kuljettimien, virtausmittarit, tason anturit jne. Välillä, sen sijaan, että PLC puhuu suoraan erillisille I/O -moduuleille, devicenet -sovittimelle, jota kutsutaan Devicenet Adapter -skannerille.
DeviceNet-sovitinta hallinnoi nyt Open DeviceNet Adapter myyjäyhdistys (ODVA), organisaatio, joka kehittää standardeja ja antaa kolmansien osapuolien toimittajille mahdollisuuden hyödyntää verkkoprotokollaa. DeviceNet -sovitin noudattaa Open Systems Connection (OSI) -mallia, joka käyttää seitsemää kerrosta, jotka ovat fyysisiä, datalink, verkko, kuljetus, istunto, esittely ja sovellus. DeviceNet -sovitin perustuu yhteiseen teollisuusprotokollaan (CIP) ja käyttää kolmen CIP: n ylemmän kerroksen aloittamista istunnosta, kun taas 4 alaosaa on mukautettu devicenet -sovittimen sovellukseen. Devicenet -adapterin 'fyysinen kerros' koostuu kaapeleiden, solmujen, hanan ja lopetusvastusten yhdistelmästä tavaratilan ja kropline -topologiassa. Keskustelemme näistä fyysisistä komponenteista seuraavissa artikkeleissa. 'Data Link -kerroksen' kannalta DeviceNet -sovitin käyttää ohjaimen alueverkon (CAN) standardia, joka hoitaa kaikki ohjaimien ja laitteiden väliset viestit. DeviceNet-sovittimen 'verkko- ja kuljetuskerrokset' muodostavat yhteyden laitteen kanssa käyttämällä solmujen yhteystunnuksia, jotka koostuvat laitteen MAC-tunnuksesta ja viestinnästä. Yhteystunnuksen etuna on, että se antaa DeviceNet -sovittimen tunnistaa kaksoisosoitteet tarkastelemalla MAC -tunnusta ja signalointia käyttäjälle, että se on korjattava.
DeviceNet -sovittimen taustalla oleva nero on, että se liittyi tehon ja signaalin yhdeksi kaapeliksi, säästää rahaa ja vähentää useiden kaapelien tarvetta, jotka käyttävät enemmän tilaa. Mikä DeviceNet Adapter -kaapeli valitset määritetään sovelluksesi etäisyyksien ja fyysisten rajoitusten perusteella. Voit käyttää pyöreää (paksua tai ohutta) kaapelia joko tavaratilaan tai tippaan, litteä käytetään tavaratilan viivoihin ja luokan 1 pudotuskaapelia käytetään pudotukseen. Nämä kaikki käyttävät kierrettyjä lankapareja. Yksi pari 24 V: n tasavirtavoimaa varten ja yksi pari signaalille. Maadoitusprosessissa käytetään myös kilpilanka. Sovelluksen mukainen kaapeli perustuu pääasiassa etäisyyteen, koska pituuksille on erityisiä rajoja, jotka sallivat tiedonsiirron maksimaalisen. DeviceNet -sovittimen datanopeudet ovat 125, 250 tai 500 kilobit sekunnissa. Mitä pidempi pituus tarvitaan hitaampaan tiedonsiirtoon ja päinvastoin. ' Paksu 'pyöreän kaapelin enimmäispituus on 1 640 jalkaa 125 kilobitissa sekunnissa enimmäispituuteen 328 jalkaa 500 kilobitissa sekunnissa.
Koska DeviceNet -sovittimessa ei ole ennalta määrättyjä johdon pituuksia, voit laittaa liitännät tasaiseen kaapeliin mihin tahansa linjalle, mikä tekee tästä valinnasta loistavan laitteen sijoittamiseen. Pudotuslinjat yhdistävät laitteet tavaratilaan ja valitsemasi datanopeus määrittää sallittujen pudotuslinjan kokonaispituuden. Suurin rajoitus pudotuslinjalle on, että kaapelin enimmäisetäisyys mistä tahansa laitteesta tavaratilaan on 2 0 jalkaa. Jokaisen datanopeuden suurin kokonaispisaran pituus on 512 jalkaa 125 kilobit sekunnissa, 256 jalkaa 250 kilobit sekunnissa ja 128 jalkaa 500 kilobitissa sekunnissa. Jälleen kerran osoittaen, että korkeammilla tiedonsiirtoilla saat lyhyemmät etäisyydet, joita verkko voi saavuttaa, ja alhaisemmat tiedonsiirronopeudet saavat sinut kauemmaksi saavuttamaan ominaisuudet. Devicenet -sovittimen runko vaatii 121 ohmia, 1 prosenttia, 0,25 wattia tai suuremman päätevastuksen tavaratilan molemmissa päissä ja kytketty suoraan signaalijohtojen (sininen ja valkoinen). Päättyvät vastukset vähentävät sähkömelua ja ilman niitä oikeassa paikassaan DeviceNet -sovitin ei toimi kunnolla. Voit kytkeä tavaratilan laitteisiin käyttämällä monen tyyppisiä hanoja ja liittimiä. Laitteet voidaan kiinnittää näihin DeviceNet -sovittimen liittimiin ja napautuksiin joko 'suoraan' tavaratilaan tai 'haarautumisella' tai 'Daisy -ketjuttamalla' ne yhdessä.
DeviceNet -sovittimen arkkitehtuuri
Solmut jakautuvat devicenet-sovitinta pitkin tavaratilan pudotustopologian avulla. Tämä topologia mahdollistaa johdotuksen ja verkkoon pääsyn useista hanasta. Lisäksi solmut voidaan helposti poistaa ja lisätä tuotannon seisokkien vähentämiseksi, verkon joustavuuden lisäämiseksi ja vianetsintäajan vähentämiseksi. Koska fyysinen kerros on optisesti eristetty laitteesta, viestintävoima ja laitteen teho voivat jakaa saman väylän (vähentäen edelleen verkon monimutkaisuutta ja komponentteja sisällä). DeviceNet -sovitin tukee 125 kbit/s, 250 kbit/s ja 500 kbit/s datanopeudet. Valittu kaapelityypistä riippuen DeviceNet -sovitin voi tukea 500 metrin viestintää (pyöreä, suurta halkaisijaltaan kaapelia). Tyypillinen pyöreä kaapeli tukee jopa 100 metriä, kun taas tasainen kaapeli tukee jopa 380 metriä 125 kbit/s ja 75 metriä nopeudella 500 kbit/s.
DeviceNet -sovitin käyttää differentiaalista sarjaväylää (ohjaimen alueverkkoa) tietolontakerroksena. DeviceNet -sovitin vaatii CAN -levynä kaistanleveyden lähettämiseen ja pakkaamiseen. Lisäksi laitteen suunnittelussa voidaan valita pienempi prosessori tietokehysmuodon ja prosessorin helpon ansiosta. Ensimmäisen tietopaketin lähettämisen jälkeen kehysbitin aloitus lähetetään synkronoimaan kaikki verkon vastaanottimet. Tölkkitunniste (merkitty 0 - 63) ja rtr -bitti yhdistyvät asettamaan prioriteetti, johon tietoja voidaan käyttää tai muuttaa. Pienemmillä tunnisteilla on etusija korkeampien tunnisteiden suhteen. Tämän tiedon lähettämisen lisäksi muihin laitteisiin tarkkailee myös lähetettyä tietoa. Tämä redundanssi vahvistaa lähetetyt tiedot ja eliminoi samanaikaiset lähetykset. Jos solmu lähettää samanaikaisesti kuin toinen solmu, solmu, jolla on alemman 11 bittin tunniste, jatkaa lähettämistä, kun taas laite, jolla on korkeampi 11 -bittinen tunniste, pysähtyy. Seuraavat kuusi bittiä sisältävät tietoja ohjauskentän määrittämiseksi. Kaksi alkuperäistä bittiä on kiinnitetty, kun taas viimeistä neljää käytetään tietokentän pituuskentän määrittämiseen. Tietokenttä sisältää nollasta kahdeksan tavua käyttökelpoista tietoa. Seuraava tietokehys on CRC -kenttä. Kehys koostuu 15 bitistä kehysvirheiden havaitsemiseksi ja ylläpitää lukuisia muodollisia rajoituksia. Useimpien meluisimpien verkkojen toteutuksen ja koskemattomuuden vuoksi voi tarjota korkean virheen tarkistuksen ja viantuulet.
DeviceNet-sovitin sisältää yhteyspohjaisen verkon. Yhteys on alun perin muodostettava joko UCMM (kytkemätön viestin hallinta) tai ryhmän 2 kytkemätön portti. Sieltä selkeät ja implisiittiset viestit voidaan lähettää ja vastaanottaa. [6] Selkeät viestit ovat tietopaketteja, jotka yleensä vaativat vastauksen toiselta laitteelta. Tyypilliset viestit ovat kokoonpanoja tai ei-aikainen arkaluonteinen tiedonkeruu. Implisiittiset viestit ovat tietopaketteja, jotka ovat aikakriittisiä ja jotka yleensä välittävät reaaliaikaisia tietoja verkon kautta. Explisiitt -viestiyhteyttä on käytettävä ensin, ennen kuin implisiittinen viestiyhteys on muodostettu. Kun yhteys on muodostettu, CAN -tunniste reitittää tietoja vastaavaan solmuun.
Korkean tason protokolla, joka toimii ohjainalueen verkon (CAN) päällä. Mestari/orjaverkko, joka tukee vertaisverkkoviestintää (toisin kuin J1939, joka on erityisesti vertaisverkko). Käyttää 11- bittitunnisteita viestin otsikoissa (toisin kuin J1939, joka käyttää 29- bittitunnisteita). Tukee jopa 64 solmua yhdessä verkossa. Vakioverkon lähetysnopeudet ovat 125 k, 250k ja 500 000 bittiä sekunnissa. Verkon enimmäispituus määritetään verkon lähetysnopeuden ja käytetyn kaapelin tyypin perusteella (esim. 500 kt: n kohdalla enimmäispituus voi olla yhtä lyhyt kuin 246 jalkaa tasaisella kaapelilla ja jopa 1 640 jalkaa 125 k: lla paksulla kaapelilla).
DeviceNet -sovittimen orjien on tuettava vähintään yhtä kolmesta tiedonvaihtomenetelmästä, jotka on tunnistettu syklisiksi, kyselyiksi tai valtion muutoksiksi (COS). Koska DeviceNet -sovitin toimii vakiona CAN -verkon yli, fyysinen kerros vaatii kaksi 120 ohmin vastusta (terminaattoria) verkon kummassakin päässä. DeviceNet -sovitinkaapeli sisältää 24 VDC -verkkovirran sekä CAN H/L -yhteydet.
DeviceNet -sovitin tukee jopa 64 solmua yhdellä DeviceNet -sovitinverkossa, joka voi koostua yhdestä masterista ja jopa 63 orjasta tai useista mestareista, jotka hallitsevat omia ainutlaatuisia orjaryhmiä samassa fyysisessä verkossa. DeviceNet-sovitin tukee Master / Slavea (vain ryhmä 2) ja vertaisverkkoviestintää ja käyttää I / O: ta ja eksplisiittistä viestiä hallintaan, seurantaan ja kokoonpanoon.
Devicenet -sovittimen fyysiset käyttöliittymät
Yksi tapa tarkastella sitä on, että termi 'sovelluskerros' tarkoittaa, että DeviceNet-sovitin käsittelee enemmän sovellustietoja kuin alemman tason tai ei-sovelluskerroksen protokolla. Esimerkiksi linkkikerroksen protokolla on suunniteltu yksinkertaisesti siirtämään joitain tavuja pisteestä A pisteeseen B. Sillä ei ole kiinnostusta, eikä se välitä mitään luontaisia tietoja viestin sisältöä koskevasta sisällöstä. Koska se on sovelluskerrosprotokolla, sen viestit välittävät tietoja. DeviceNet-sovitin-ekspliittisellä viestillä on erityisiä tietoja viestin tietyissä tavuissa. Luokanumerolle on tavu, palvelukäyttö ja niin edelleen.
CAN on sarjaviestinnän standardi älykkäille laitteille kommunikoida keskenään. Toisin kuin monet muut viestintästandardit, jotka tarjoavat nopean tiedonsiirron tuhansia tai miljoonia datatavuja yhdessä kehyksessä, voi olla bittinopeus, joka on Maxin 1 mega -baud. Useimmat teollisuussovellukset eivät edes tarvitse tätä nopeutta. Useimmat käyttävät matalaa 125 kbaudia. Ja missä muut standardit liikuttavat tuhansia tavuja yhdessä kehyksessä, voi vain siirtää 8 tavua tietoa. Mutta missä nopeus ja kapasiteetti ovat vahvuuksia monille muille standardeille, CAN: n vahvuus on sen matala ylä- ja yksinkertainen fyysinen rajapinta. Pienellä pakettikokollaan, jopa 500 kbaudilla, kehys, jossa on kahdeksan tavua data, se on vain verkkojohdolla neljänneksen millisekuntia. Monille ohjaussovelluksille tämä on paljon nopeaa. Lisäksi mikrokontrolleri, kyllä, alitehoinen 8- bittimikro, voi saada työn päätökseen. Se tarvitsee vain 4K ohjelman muistia ja 256 tavua RAM -muistia tukemaan CAN -sovellusta.
Yksi CAN: n (ja DeviceNet -sovittimen) poikkeuksellisimmista piirteistä on bittinen välimies. Bitwise -välimiesmenettely on prosessi, jota voidaan käyttää viestien priorisoimiseen menettämättä verkon kaistanleveyttä. CAN -verkossa nollabitti hallitsee yhtä bittiä. Kun laite lähettää viestin, se kuuntelee verkon bittejä. Jos laite lähettää yhden ja kuulee nollan, se tietää, että korkeampi prioriteettiviesti lähetetään ja se lopettaa lähetyksen. Solmu, jolla on korkeampi prioriteettiviesti, kuulee lähettävänsä bitit eikä koskaan tiedä, että se on ristiriidassa alhaisemman prioriteettiviestin kanssa. Verkon viestisekvenssi säilyy.
Tehdas
Dong Guanissa vuonna 2003 perustettu Premier Cable omistaa noin 350 työntekijää, joiden pinta -ala on 9000㎡, 10 nykyaikaisella tuotantolinjalla ja vuotuinen tuotantokapasiteetti on noin 12 miljoonaa PCS -kaapelia. Liitäntäkaapeli, CC-Link-kaapeli, DeviceNet-kaapeli, D-sub-väylän liitin, Profibus-kaapeli, CAN-väyläkaapeli, M8 M12 M23 M16 AISG-kaapeliliitin, NMEA2000-kaapeliliitin, PLC-ohjelmointikaapeli RS232, RS485, RS422, PROFINET-KAAPELI, 7/8 "-16} -kaapeli, Servo, 7/8". Kaapelit, ohjauskaapin paneelin kiinnityskaapeli, Vedenpitävä kaapeli, anturin jakelu laatikko. Amerikan markkinat.
Faq
K: Mitkä ovat DeviceNet -sovittimien yleiset tyypit?
K: Mikä on devicenet -sovittimen tarkoitus?
K: Kuinka devicenet -sovittimet toimivat?
K: Voivatko devicenet -sovittimet tukea useita laitteita?
K: Mitkä ovat DeviceNet -sovittimien keskeiset piirteet?
K: Voiko devicenet -sovittimia käyttää teollisuusautomaatiossa?
K: Ovatko DeviceNet -adapterit yhteensopivat erilaisten DeviceNet -versioiden kanssa?
K: Kuinka valitsen sovellukseni oikean DeviceNet -sovittimen?
K: Voidaanko DeviceNet -sovittimia käyttää tietojen seurantaan ja diagnostiikkaan?
K: Ovatko devicenet -sovittimet sopivat ankariin teollisuusympäristöihin?
K: Voidaanko devicenet -sovittimia käyttää etälaitteen hallintaan?
K: Kuinka voin vianetsintä ongelmia DeviceNet -sovittimien kanssa?
K: Ovatko DeviceNet-sovittimet yhteensopivat kolmansien osapuolien ohjelmiston kanssa?
K: Voidaanko devicenet -sovittimia käyttää ennustamiseen?
K: Tarvitsevatko DeviceNet -sovittimet laiteohjelmistopäivityksiä?
K: Ovatko DeviceNet -sovittimet skaalautuvia verkkojen laajentamiseen?
K: Voidaanko DeviceNet -sovittimia käyttää tietojen kirjaamiseen?
K: Kuinka voin varmistaa tietoturvan DeviceNet -sovittimilla?
K: Ovatko DeviceNet-sovittimet kustannustehokkaita verkon integrointiin?
K: Voidaanko devicenet -sovittimia käyttää jälkiasennusprojekteja?
Yhtenä johtavista DeviceNet -sovitinvalmistajista ja toimittajista Kiinassa toivotamme sinut lämpimästi ostamaan räätälöityjä deviceNet -sovitinta tehtaaltamme. Kaikki OEM -tuotteet ovat korkealaatuisia ja kilpailukykyisiä. Ota yhteyttä tarjoamaan.
