Muuttuva taajuustaajuusmuuttaja (VFD) on elektroninen laite, jota käytetään moottorin nopeuden ja vääntömomentin säätämiseen. Se ohjaa moottorin käyntinopeutta säätämällä moottorin tehotaajuutta ja jännitetuloa moottorin tarkan ohjauksen saavuttamiseksi. Taajuusmuuttajan päätoimintoja ovat:
1. Nopeudensäätö:
Muuttamalla tehotaajuutta taajuusmuuttaja voi ohjata moottorin nopeutta sopeutuakseen erilaisiin työvaatimuksiin.
2. Vääntömomentin säätö:
Säädä moottorin lähtömomentti vastaamaan kuormituksen muutosten vaatimuksia.
3. Energiatehokkuuden optimointi:
Taajuusmuuttaja voi säätää moottorin käyntinopeutta kuormitusvaatimusten mukaan, vähentää energiahukkaa ja parantaa energian hyötysuhdetta.
4. Pehmeä käynnistys ja pehmeä pysäytys:
Moottorin nopeutta asteittain nostamalla tai vähentämällä mekaaniseen järjestelmään kohdistuva vaikutus käynnistyksen ja pysäytyksen aikana vähenee ja laitteiden käyttöikää pidennetään.
5. Suojaustoiminto:
Tarjoa suojatoimintoja, kuten ylikuormitusta, ylijännitettä, alijännitettä ja oikosulkua varmistaaksesi moottorin ja taajuusmuuttajan turvallisen toiminnan.
6. Kaukosäädin ja valvonta:
Tiedonsiirtoliitäntöjen (kuten Modbus, Profibus jne.) kautta taajuusmuuttajaa voidaan etävalvoa ja säätää muiden ohjausjärjestelmien kanssa.
Inverttereitä käytetään laajasti erilaisissa teollisissa ja kaupallisissa skenaarioissa, mukaan lukien valmistus, rakentaminen, LVI-järjestelmät (lämmitys, ilmanvaihto ja ilmastointi), vedenkäsittely ja kuljetus laitteiden joustavuuden ja käyttötehokkuuden parantamiseksi.
Mitä liitäntöjä invertterissä käytetään?
VFD-järjestelmissä yleisiä liitinliitäntöjä ovat:
1. Virtaliitin:
Päävirtasyöttö: käytetään kytkemiseen verkkovirtalähteeseen, mukaan lukien korkea- ja pienjännitetuloliittimet, yleensä ruuviliittimet tai puristusliittimet.
Lähtöliittimet: kytketty moottorin lähtöliittimiin, lähettäen taajuusmuuttajan säätelemän tehon.
2. Ohjausliittymä:
Digitaalinen tulo/lähtö (DI/DO): käytetään ohjauslaitteiden, kuten kytkimien, painikkeiden ja merkkivalojen, liittämiseen.
Analoginen tulo/lähtö (AI/AO): käytetään analogisten signaalilaitteiden, kuten antureiden ja instrumenttien, liittämiseen, nopeuden, lämpötilan ja muiden signaalien siirtoon.
Relelähtö: käytetään hälytysvalojen tai ulkoisten ohjausjärjestelmien kytkemiseen tilan palautetta ja hälytyssignaaleja varten.
3. Yhteysliittymä:
RS485/RS232: käytetään tiedonsiirtoon, PLC:n, HMI:n (ihmisen ja koneen välisen rajapinnan) tai muiden ohjausjärjestelmien yhdistämiseen, jotka tukevat protokollia, kuten Modbus, Profibus jne.
Ethernet: käytetään verkkoviestintään, tukee teollisia Ethernet-protokollia, kuten Profinet, Ethernet/IP jne.
CANopen: käytetään ohjaamaan verkkoliikennettä laitteiden välillä, yleinen teollisuusautomaatiosovelluksia.
4. Liittimet ja pistokkeet:

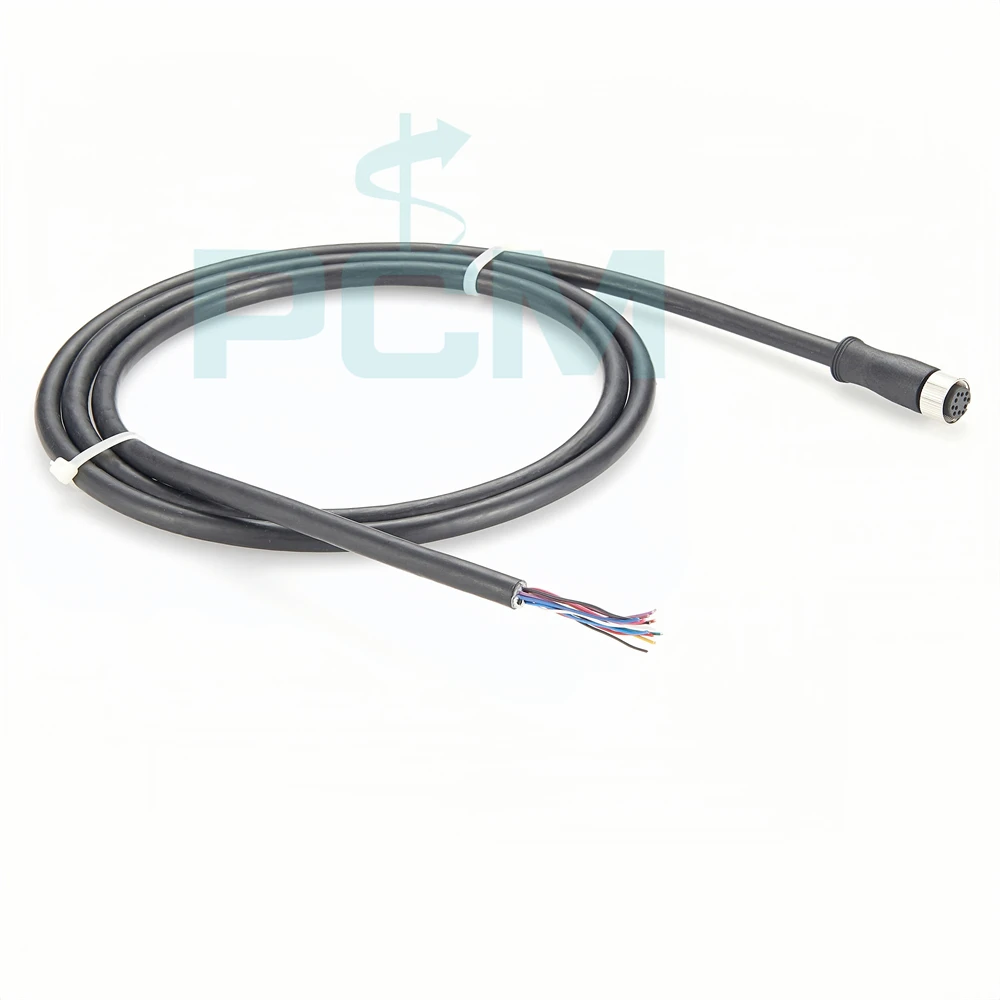

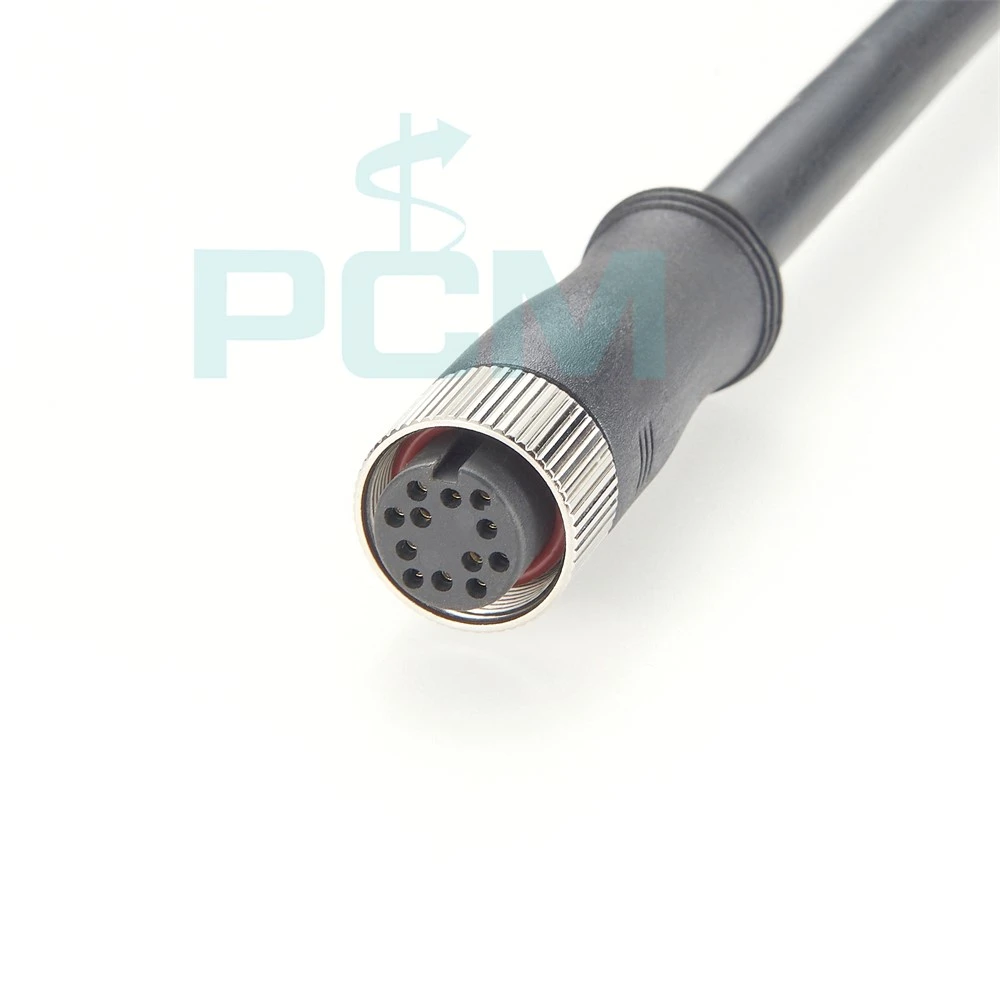

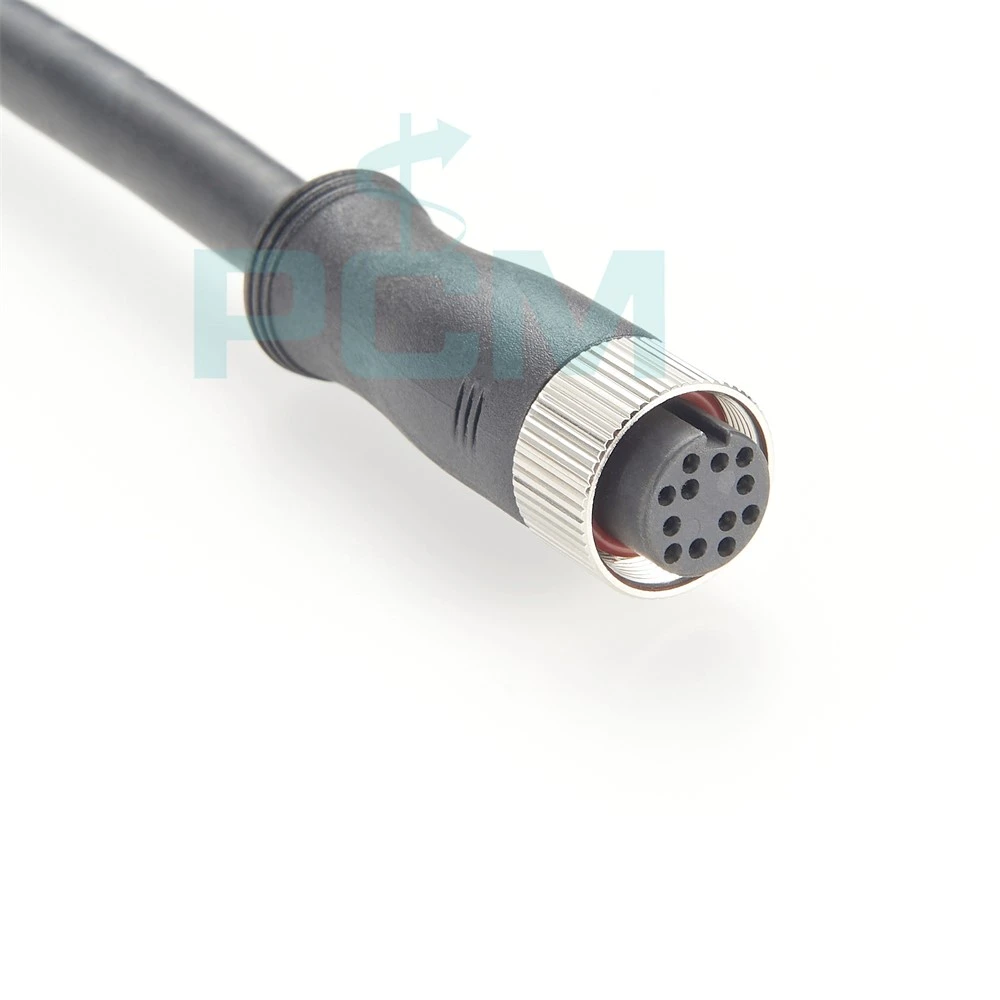

M12/M16-liittimet: käytetään antureiden, toimilaitteiden ja muiden laitteiden liittämiseen, mikä takaa vakaan sähköliitännän.
Kaapeliliittimet: käytetään kytkemään taajuusmuuttajan ja moottorin kaapeli tai muut ulkoiset laitteet.
5. Ohjelmointiliittymä:
USB-liitäntä: käytetään ohjelmointityökalujen ja tietokoneiden liittämiseen parametrien asettelua ja tiedonsiirtoa/latausta varten.
Kädessä pidettävä ohjelmointiliittymä: käytetään invertterin parametrien asettamiseen ja säätämiseen suoraan paikan päällä.
Näillä liitännöillä ja liittimillä on keskeinen rooli taajuusmuuttajan asennuksessa ja huollossa varmistaen tehokkaan tiedonsiirron ja toiminnan taajuusmuuttajan ja ohjausjärjestelmän, moottorin ja muiden laitteiden välillä.
