Autojen johtosarjaratkaisut TE AMP -liittimillä
3-pin vs 4-pin liitinkaapelikokoonpanot nykyaikaisiin ajoneuvojärjestelmiin
Kun autojen elektroniikkajärjestelmät muuttuvat yhä monimutkaisemmiksi, liittimien ja johtosarjojen luotettavuudella on ratkaiseva merkitys ajoneuvon turvallisuudelle, signaalin eheydelle ja pitkäaikaiselle{0}}kestävyydelle. Tämä opas tutkii teknisiä eroja 3-pin ja 4-pin TE AMP -kaapelikokoonpanojen välillä.
TE-yhteydet, maailman johtava autoteollisuuden liitäntäratkaisujen valmistaja, tarjoaa alan{0}}todistettuja AMP-liitinalustoja, joita käytetään laajalti antureissa, valaistusjärjestelmissä ja moottorin ohjausmoduuleissa.
TE:n liitinteknologiaan perustuva Premier Cable esittelee kaksi uutta autojen kaapelikokoonpanoa, jotka on suunniteltu erilaisiin järjestelmävaatimuksiin:
- 3-Nastakaapelikokoonpano (TE AMP 282191-1) signaalitason sovelluksiin
- 4-Nastakaapelikokoonpano (TE AMP 282192-1) erittäin luotettaviin ja monitoimijärjestelmiin
📋 Sisältö
1. 3-Pin Automotive Cable Assembly (TE AMP 282191-1)
Tuotteen yleiskatsaus
- Liitin:TE AMP 282191-1 (3-asentoinen)
- Kaapelin pituus:2 metriä (muokattavissa)
- Johdon mittari:18 AWG avoimeen päähän
- Sovellustyyppi:Heikko{0}}tehosignaalin lähetys
Tärkeimmät sovellukset
- Ajoneuvon nopeusanturit (VSS)
- Matkamittari/mittaristojärjestelmät
- Peruskaasun asentoanturit (TPS)
Tekniset ominaisuudet ja edut
3-nastainen kokoonpano noudattaa vakioarkkitehtuuria:Teho (VCC) + maadoitus (GND) + signaalilähtö.Tätä mallia käytetään laajalti autojen anturijärjestelmissä, joissa yksi signaalikanava riittää.
- Yksinkertaistettu rakennevähentää asennuksen monimutkaisuutta.
- Kustannustehokas ratkaisusuuren{0}}volyymin tuotantoon.
- Vakaa signaalin siirtoanalogisille tai pulssilähdöille.

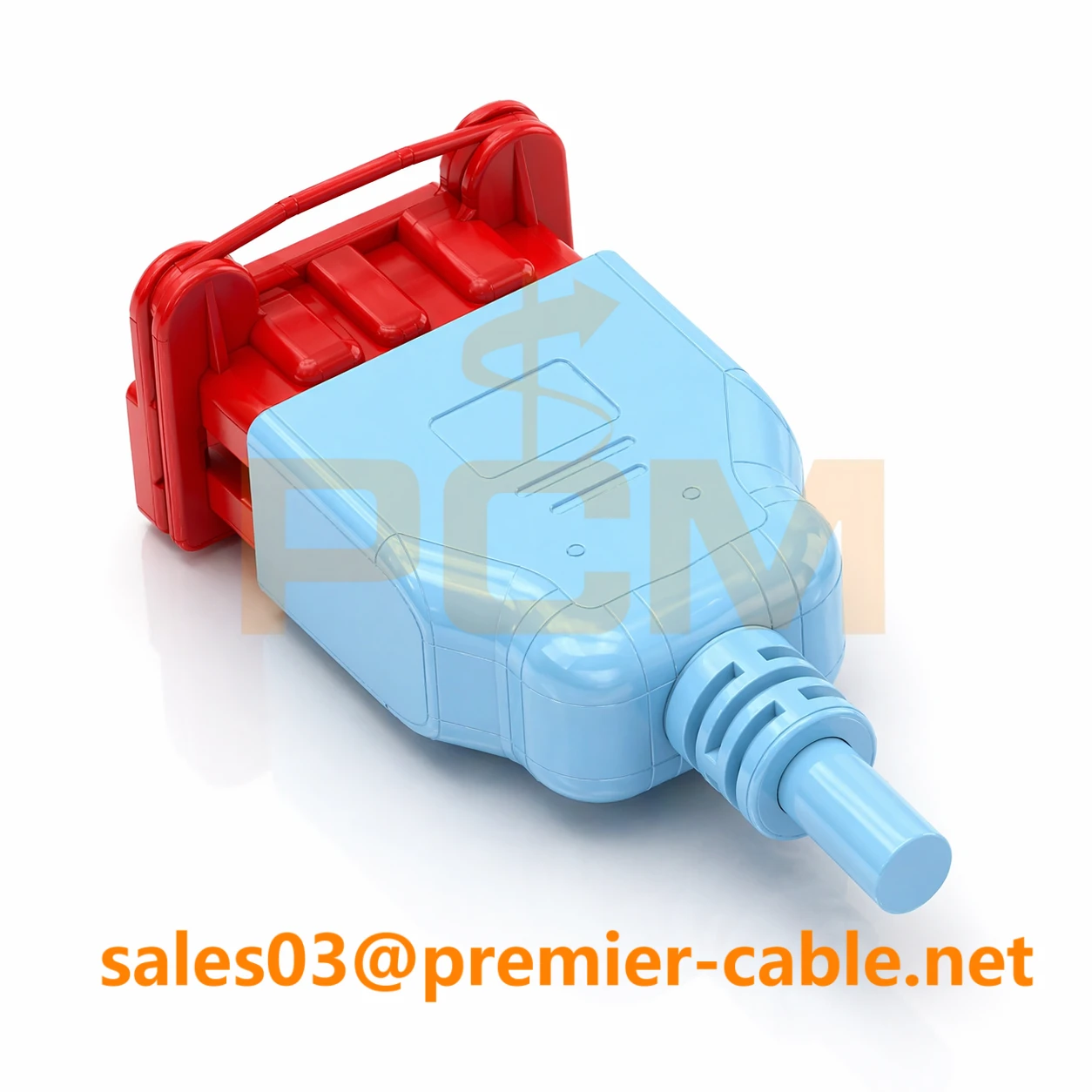

2. 4-Pin Automotive Cable Assembly (TE AMP 282192-1)
Tuotteen yleiskatsaus ja tekniset tiedot
- Liitin:TE Connectivity AMP 282192-1 (4-asentoinen)
- Kaapelin rakenne:41/0,16 TA × 4C + suoja (T)
- Takin materiaali:FEP (fluorattu etyleenipropyleeni)
- Käyttölämpötila:noin . -40 astetta 130 asteeseen
- Suojaustaso:IP54K asti (nimellisjännite: 24V)
Tyypilliset sovellukset
- Autojen valaistusjärjestelmät:LED-ajovalokokoonpanot, mukautuvat{0}}etuvalot (AFS), päiväajovalot (DRL).
- Sytytyspuolajärjestelmät:Moottorin sytytyksen ohjauspiirit, korkean lämpötilan{0}}moottoritilan johdot.
🚀 Kehittyneet suunnitteluominaisuudet
🔥 Suorituskykyinen{0}}FEP-takki
- Erinomainen lämmönkestävyys (äärimmäiset lämpötilat)
- Erinomainen UV-kestävyys ulkokäyttöön
- Erinomainen kylmänkestävyys vaativiin ympäristöihin
🛡️ Suojattu moni{0}}ydinsuunnittelu
- Parannettu EMI/RFI-suojaus
- Parannettu signaalin eheys{0}}kohinaisissa ympäristöissä
- Sopii sekä tehon että signaalin siirtoon
⚡ Hienoja{0}}johtimia
- Spec: 41/0.16TA
- Lisääntynyt joustavuus ja taivutussäde
- Parempi väsymiskestävyys ajoneuvon tärinässä
3. Tärkeimmät erot: 3-pin vs 4-pin kokoonpanot
| Ominaisuus | 3-nastainen kaapeli (282191-1) | 4-nastainen kaapeli (282192-1) |
|---|---|---|
| Sähkösuunnittelu | Yksittäinen signaali | Moni-signaali / kaksi{1}}kanavaa |
| Monimutkaisuus | Matala | Korkea |
| Tyypillinen käyttö | Anturit, instrumentointi | Valot, sytytysjärjestelmät |
| Signaalikyky | Perus | Edistynyt / redundantti |
| EMI-vastus | Vakio | Parannettu (suojattu) |
| Luotettavuustaso | Vakio | Korkea (kriittiset järjestelmät) |
4. Hakemus-pohjainen valintaopas
👉 Valitse 3-nastainen kaapeli, jos:
- Järjestelmäsi vaatii vainyksi signaalikanava.
- Työskentelet perinteisten analogisten/pulssianturien kanssa.
- Kustannustehokkuus ja yksinkertainen asennus ovat etusijalla.
👉 Valitse 4-nastainen kaapeli, jos:
- Tarvitaan useita signaaleja tai ohjauslinjoja.
- Sovellus sisältääkorkeita lämpötiloja(esim. moottoritila).
- EMI-vastusja järjestelmän luotettavuus ovat tärkeitä.
- Suunnittelet edistykselliseen autoelektroniikkaan (LED, AFS).
5. Miksi materiaalin valinta on tärkeää autojen johdotuksessa?
KäyttöFEP (fluorattu etyleenipropyleeni)4-napaisten kaapelikokoonpanojemme eristys parantaa merkittävästi suorituskykyä verrattuna tavallisiin PVC- tai XLPE-materiaaleihin.
- Säilyttää sähköisen vakauden äärimmäisessä kuumuudessa.
- Kestää kemiallista altistumista (öljy, jarruneste, jäähdytysneste).
- Pidentää käyttöikää ankarissa autoympäristöissä.
Tämä tekee FEP:stä erityisen sopivan sytytysjärjestelmiin ja valaistusmoduuleihin, joissa sekä lämpötilanvaihtelut että ympäristörasitukset ovat suuria.
6. Johtopäätös: Optimoidut ratkaisut erilaisiin tarpeisiin
Valinta 3-- ja 4-nastaisten kaapelikokoonpanojen välillä ei ole pelkästään rakenteellista, vaan se vaikuttaa suoraan järjestelmän suorituskykyyn, turvallisuuteen ja kestävyyteen.
- 3-nastainen (TE AMP 282191-1):Ihanteellinen tavallisiin anturisovelluksiin, joissa signaalivaatimukset ovat yksinkertaiset.
- 4-nastainen (TE AMP 282192-1):Suunniteltu tehokkaille{0}}järjestelmille, jotka vaativat useita signaaleja, suojausta ja parempaa luotettavuutta.
Yhdistämällä TE Connectivityn todistetun liitinalustan edistyneeseen FEP-kaapelitekniikkaan, Premier Cable tarjoaa kestäviä liitäntäratkaisuja moniin autoteollisuuden sovelluksiin.
Lähde Automotive Cable Assemblies
Premier kaapelivalmistaa korkealaatuisia{0}}autojen johtosarjoja käyttämällä aitoja TE AMP -liittimiä, FEP-suojausta ja mukautettuja johtomittareita. Ota yhteyttä suunnittelutiimiimme tänään ja pyydä tarjous tai keskustele mukautetuista pituusvaatimuksistasi.
