Tuotteen kuvaus

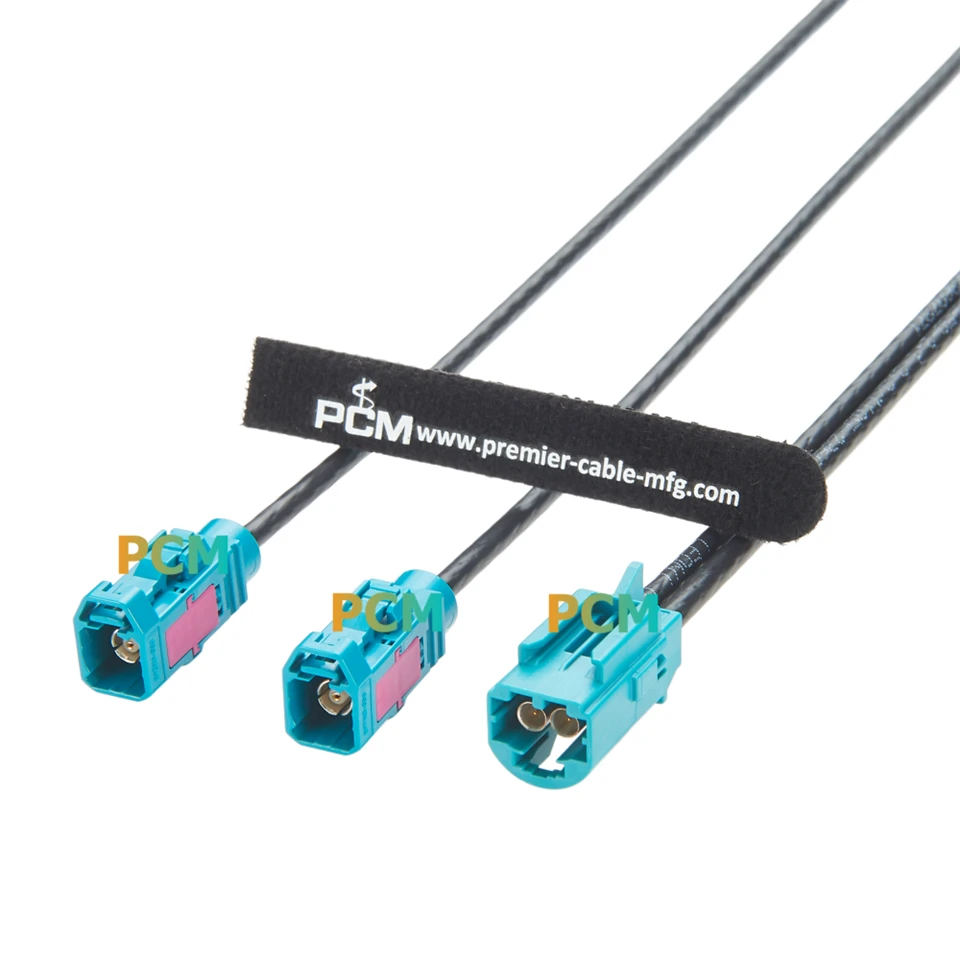

Tämä kaksois{0}}ontelo Mini Fakra - Fakra RF-kaapeli on suunniteltu suuritiheyksisiin autoliitäntöihin. Sen ainutlaatuinen ominaisuus on integroitu kaksi-onteloa Mini Fakra -liitäntää (AMS11B-102Z5-Z) toisessa päässä, joka yhdistää kaksi erillistä RF-kosketinonteloa (59Z113-000-Z) kompaktiin koteloon. Toisessa päässä on kaksi riippumatonta standardi Fakra-liitäntää kaapelin kautta. Tämä rakenne mahdollistaa kahden signaalikanavan konvergenssin ja ulostulon yhdelle fyysiselle rajapinnalle, mikä säästää merkittävästi asennustilaa ajoneuvon pääyksikön tai antennimoduulin tasolla.
PCM-ZC-0068 tukee tiukasti 50-ohmin impedanssisovitusta, mikä varmistaa, että kaksoissignaalit (kuten kaksois-antennivastaanotto) eivät häiritse toisiaan lähetyksen aikana, mikä säilyttää alhaisen häviön ja korkean luotettavuuden. Se soveltuu edistyneisiin autojen tietoviihde- ja yhteysjärjestelmiin, jotka vaativat useiden RF-toimintojen (kuten kaksitaajuisen -kaistan GNSS-, diversiteettivastaanotto tai V2X-moniantenni) integroinnin ahtaissa ympäristöissä.
Erittely
| Tuotteen nimi | Dual Cavity Mini Fakra RF-koaksiaalikaapeli |
| Osa nro | PCM-ZC-0068 |
| Liitin A | Rosenberger Mini Fakra AMS11B-102Z5-Z |
| Liitin B | Rosenberger Fakra 59Z113-000-Z |
| Lanka | Leoni Dacar 302-4 koaksiaalikaapeli |
| Impedanssi | 50 ohmia |
| Taajuus | DC-6GHz |
| Lämpötila-alue | -40 astetta+105 asteeseen |
| Kaapelin pituus | OEM |
Ominaisuudet
Suuri{0}}tiheysintegrointi:Ainutlaatuisen kaksoisonkaloisen Mini Fakra-mallin ansiosta kaksi erillistä RF-kanavaa on integroitu kompaktiin käyttöliittymään, mikä säästää merkittävästi PCB-tilaa ajoneuvoon-asennetuissa järjestelmissä tai antennimoduuleissa verrattuna kahden erillisen liittimen käyttämiseen.
Signaalin konsolidointilähtö:Sisäisen kaapeliintegraation ansiosta kaksikanavaiset signaalit{0}}konvergoituvat Fakra-standardin liitäntälähtöön kaapelin päässä, mikä yksinkertaistaa monimutkaisten{1}}etulaitteiden johdotusta.
Ylivoimainen sähköinen suorituskyky:50 ohmin impedanssisovituksen tiukka noudattaminen varmistaa alhaisen ylikuulumisen, minimaalisen häviön ja korkean signaalin eheyden kaksoissignaalien (kuten pää-/lisäantennien) itsenäisen lähetyksen aikana.
Helppo ja luotettava asennus:Vähentää itsenäisten liittimien kytkemistä ja irrottamista; yksi plug{0}}and-liitäntä täydentää kaksikanavaisen-liitännän, mikä parantaa kokoonpanon tehokkuutta ja yhteyden luotettavuutta ajoneuvojen tärinäympäristöissä.
Piirustus
