Deutsch DT -jatkokaapelikokoonpanot: Plug{0}}and-Play johdotus ankariin ympäristöihin
Esikootut DT04-–-DT06 jatkojohdot 2-nastaisesta 12-napaiseen. IP67-sinetöity, 16AWG, valmis asennettavaksi - ei vaadi leikkausta, jatkoksia tai kenttäpuristusta. Suunniteltu LED-työvaloille, antureille, ECU-järjestelmille, maatalouskoneille, rakennuslaitteille ja merisovelluksiin.
- Deutsch DT -jatkokaapeli on esikoottu DT04-liitin-DT06-liittimeen-DT06, joka laajentaa olemassa olevia DT-liitäntöjä leikkaamatta tai liittämättä alkuperäistä johtoa.
- Saatavana 2-, 3-, 4-, 6-, 8- ja 12-nastaisina kokoonpanoina, joissa käytetään 16AWG-johtoa, jonka nimellisjännite on 13 A kontaktia kohti 13,5 VDC:ssä.
- IP67-sinetöity yhdistettynä, käyttölämpötila −55 asteesta +125 asteeseen, tärinää-kestävä kiilalukko – sopii auto-, maatalous-, rakennus- ja meriympäristöihin.
- Yleiset sovellukset: LED-työvalon laajennus, anturi/toimilaitejohdotus, ECU- ja CAN-väyläliitännät, maatalous- ja rakennuskoneiden johtosarjan jälkiasennus.
- Mukautetut pituudet (0,5 m - 10 m+), pinout-kokoonpanot, ylivaletut mallit ja OEM-merkinnät saatavilla MOQ:lla alkaen 100 kpl.
Määritelmä:Deutsch DT -jatkokaapelikokoonpano on tehtaalla{0}}päätetty johtosarja, jonka toisessa päässä on DT04-liitin ja toisessa DT06-pistoke, joka luo sisäisen suljetun jatkojohdon kahden olemassa olevan Deutsch DT -liitännän välille.
📋 Sisältö
Mikä on Deutsch DT -jatkokaapelikokoonpano?
Deutsch DT -jatkokaapelikokoonpano on tehtaalla{0}}koottu johtosarja, joka liitetään kahden olemassa olevan Deutsch DT -liitännän välille. Toisessa päässä on DT04-liitin (tappikotelo); toisessa päässä on DT06-pistoke (pistorasian kotelo). Kun se yhdistetään, se luo tiiviin, tärinää{5}}kestävän jatkeen ilman muutoksia alkuperäisiin valjaisiin.
Sen sijaan, että katkaisisit johtoa, poistaisit eristyksen, puristaisit kooltaan 16 koskettimet kentällä ja toivoisit, että tiiviste kestää mutakauden ajan, plug{1}}and-jatkojohto eliminoi nämä vaiheet kokonaan. Tuotantopalautteemme perusteella kentällä-puristetut DT-liitännät muodostavat merkittävän osan-maastovalaistussarjojen takuupalautuksista -. Huono puristussyvyys ja vaurioituneet rajapintojen tiivisteet ovat kaksi yleisintä vikatilaa.
Deutsch DT -jatkokaapeleita käytetään aina, kun alkuperäinen johtosarja on liian lyhyt tai laite on siirrettävä:
- Tehonlaajennus LED-työvaloihin ja lisävalaistukseen
- Signaalin siirto antureille, toimilaitteille ja nopeus-/asentoantureille
- ECU:n, CAN-väylän ja ajoneuvon tietoliikennejärjestelmän johdotus
- Maatalous- ja rakennuskoneiden huolto ja jälkiasennus
- Vedenpitävä virranjakelu meri-,{0}}maasto- ja teollisuuskäyttöön
PCM-S-0717: 2P-jatkokaapeli
PCM-S-0718: 3P-jatkokaapeli
Deutsch DT -jatkokaapeli - Tekniset tiedot
Kaikki tämän sarjan Deutsch DT -jatkokaapelit on rakennettu TE Connectivity Deutsch DT -alustalle (aiemmin Deutsch Engineered). Seuraavat tiedot koskevat liitinjärjestelmää ja vakiokaapelirakennetta.
| Parametri | Erittely |
|---|---|
| Liitinsarja | Deutsch DT (TE Connectivity) |
| Yhteyshenkilön koko | Koko 16 (halkaisija 1,6 mm) |
| Nykyinen luokitus | 13 A kontaktia kohti (jatkuva, 23 astetta) |
| Jännitteen luokitus | 13,5 VDC (järjestelmä) / 500 VAC (dielektrinen kestävyys) |
| Lankamittari | 16 AWG standardi (14–20 AWG yhteensopiva) |
| Vesitiivis luokitus | IP67 (paritettu kunto, IEC 60529 mukaan) |
| Käyttölämpötila | −55 astetta +125 asteeseen |
| Kosketusvastus | Alkuarvo pienempi tai yhtä suuri kuin 5 mΩ |
| Parittelusyklit | 100+ sykliä (TE Connectivity -määrityksen mukaan) |
| Tärinänkestävyys | Kiila lukko + rajapintojen tiiviste; täyttää SAE J1455 tärinäprofiilit |
| Eristysmateriaali | Termoplastinen nylon (lasi{0}}täytetty) |
| Tiivistys | Silikoninen rajapintatiiviste + lankatiiviste jokaisessa ontelossa |
| Pin-määritykset | 2P, 3P, 4P, 6P, 8P, 12P |
| Vakiokaapelin pituus | 1 m, 2 m (muokattu 0,5–10 m saatavilla) |
Tekninen huomautus:13 A:n luokitus koskee 23 asteen lämpötilaa. Kun moottoritilan lämpötila on +105 astetta, vähennä noin 7–8 A kontaktia kohti. Tarkista aina nykyiset vaatimukset TE Connectivity DT -sarjan täydestä vähennyskäyrästäDeutsch DT datasheet.
PCM-S-0722: 12P-jatkokaapeli – täydellinen 12-nastainen DT-kokoonpano
Miksi Plug{0}}and-Play-johdotuksella on merkitystä ankarissa ympäristöissä
Ankarissa ympäristöissä johtovian aiheuttaa muutakin kuin sähköinen ylikuormitus. Kosteuden sisäänpääsy tiivistämättömien jatkosten kautta, tärinän-aiheuttama mikro-huonosti puristetuissa koskettimissa, pölykontaminaatio paljaissa onteloissa ja epäjohdonmukainen kenttäasennuksen laatu aiheuttavat kaikki ennenaikaisia vikoja.
Esikoottu Deutsch DT -jatkokaapeli korjaa nämä vikatilat valmistusvaiheessa sen sijaan, että ne jätettäisiin ajanpaineen alla työskenteleville kenttäteknikoille:
- Hallittu puristuslaatu.Tehdaspuristamisessa käytetään kalibroituja applikaattoreita, joissa on veto-testivahvistus (TE Connectivity -määrityksen mukaan: suurempi tai yhtä suuri kuin 80 N vetovoima koon 16 koskettimissa). Kenttäkäsi-puristustyökalut tuottavat vaihtelevia tuloksia.
- Suljettu päivästä 1 alkaen.Pintojen tiivisteet ja lankatiivisteet on esiasennettu- ja tarkastettu ennen toimitusta. Tuotantokokemuksemme mukaan noin 1/8:ssa kenttä-kootuissa DT-liitännöissä on väärin sijoitettu vaijeritiiviste, joka mahdollistaa kosteuden siirron.
- Ei valjaiden muutosta.Alkuperäinen OEM-valjaat säilyvät ennallaan. Tämä säilyttää takuun ja tekee tulevista vianetsinnöistä helppoa - irrota laajennus, testaa molemmat puolet erikseen.
- Nopeampi asennus.Plug{0}}and--kaapeli asennetaan alle 60 sekunnissa. Yhden DT-liitinparin kenttäkokoonpano (riivaa, purista, aseta, tarkista, tiivistys) kestää tyypillisesti 8–15 minuuttia nastojen lukumäärästä ja teknikon kokemuksesta riippuen.
PCM-S-0719: 4P-jatkokaapeli - Tyypillinen kenttäkäyttöinen tuote
⚠️ Yleisen kentän virhe:Mutaisissa olosuhteissa toimivissa maatalouskoneissa väärin tiivistetyt DT-jatkoset voivat siirtää kosteutta 30–50 mm lankaa pitkin kapillaaritoiminnan kautta. Yhden kauden aikana kuparin hapettuminen nostaa kosketusvastusta niin paljon, että se aiheuttaa ajoittaisen anturin katkeamisen. Tehdassinetöity-jatkojohto eliminoi tämän vikapolun.
Deutsch DT -jatkokaapeleiden yleiset sovellukset
Deutsch Engineered (nykyisin TE Connectivity) on alun perin suunnitellut Deutsch DT -sarjan raskaisiin{0}}ajoneuvoihin ja{1}}maantiesovelluksiin. Jatkokaapelit perivät tämän kestävyyden ja palvelevat viittä ensisijaista sovellusluokkaa.
| Sovellus | Tyypillinen pinojen määrä | Miksi DT-jatkokaapelit sopivat? | Esimerkki |
|---|---|---|---|
| LED-työvalot ja lisävalot | 2-nastainen, 4-nastainen | Valot asennetaan usein kattoon/puskuriin-kaukaan kytkimen johtosarjasta. tiivis liitos kestää pesun | PCM-S-0717 (2P), PCM-S-0719 (4P) |
| Anturit ja toimilaitteet | 3-nastainen, 4-nastainen | Paikkaanturit, nopeusanturit ja solenoidit vaativat vakaan signaalin jatkuvuuden tärinän alla | PCM-S-0718 (3P), PCM-S-0719 (4P) |
| ECU-, CAN-väylä- ja ohjausmoduulit | 8-nastainen, 12-nastainen | Monipiiriliitännät moottorin johtosarjalle, vaihteiston ohjaukselle ja tietoliikenneväylän johdotuksille | PCM-S-0721 (8P), PCM-S-0722 (12P) |
| Maatalous- ja rakennuskoneet | 2-12 pin (vaihtelee) | Kenttäkorjaus, jälkiasennus ja kausivarusteet, joissa alkuperäisten valjaiden on pysyttävä ehjinä | Täysi valikoima PCM-S-0717 - PCM-S-0722 |
| Merenkulku,{0}}maasto ja teollisuus | 2-napainen, 6-nastainen | Suolasuihku, upotus, UV-altistus - IP67-sinetöity liitinjärjestelmä suunniteltu kiinteään ulkoasennukseen | PCM-S-0717 (2P), PCM-S-0720 (6P) |
LED-työvalot - Yleisin käyttötapa
LED-työvalot, valopalkit ja lisälamput muodostavat yli puolet Deutsch DT:n jatkojohtotilauksista tuotantotiedoissamme. Syy on yksinkertainen: valot asennetaan laitteiden fyysisiin ääripäihin (kattotangot, puskurin rungot, puomin varret), ja tehdasvaljaat eivät yletä juuri koskaan.
2-nastainen laajennus (PCM-S-0717) käsittelee yksinkertaisia virtaliitäntöjä jopa 13 A - asti, joka riittää useimmille alle 150 W:n LED-palkeille 12 V:n jännitteellä. Valaistusjärjestelmiin, joissa on himmennys-, välähdys- tai värilämpötilan säätö, 4-nastainen kaapeli (PCM-S)-virtakaapeli (PCM-S2 lines9 lines).

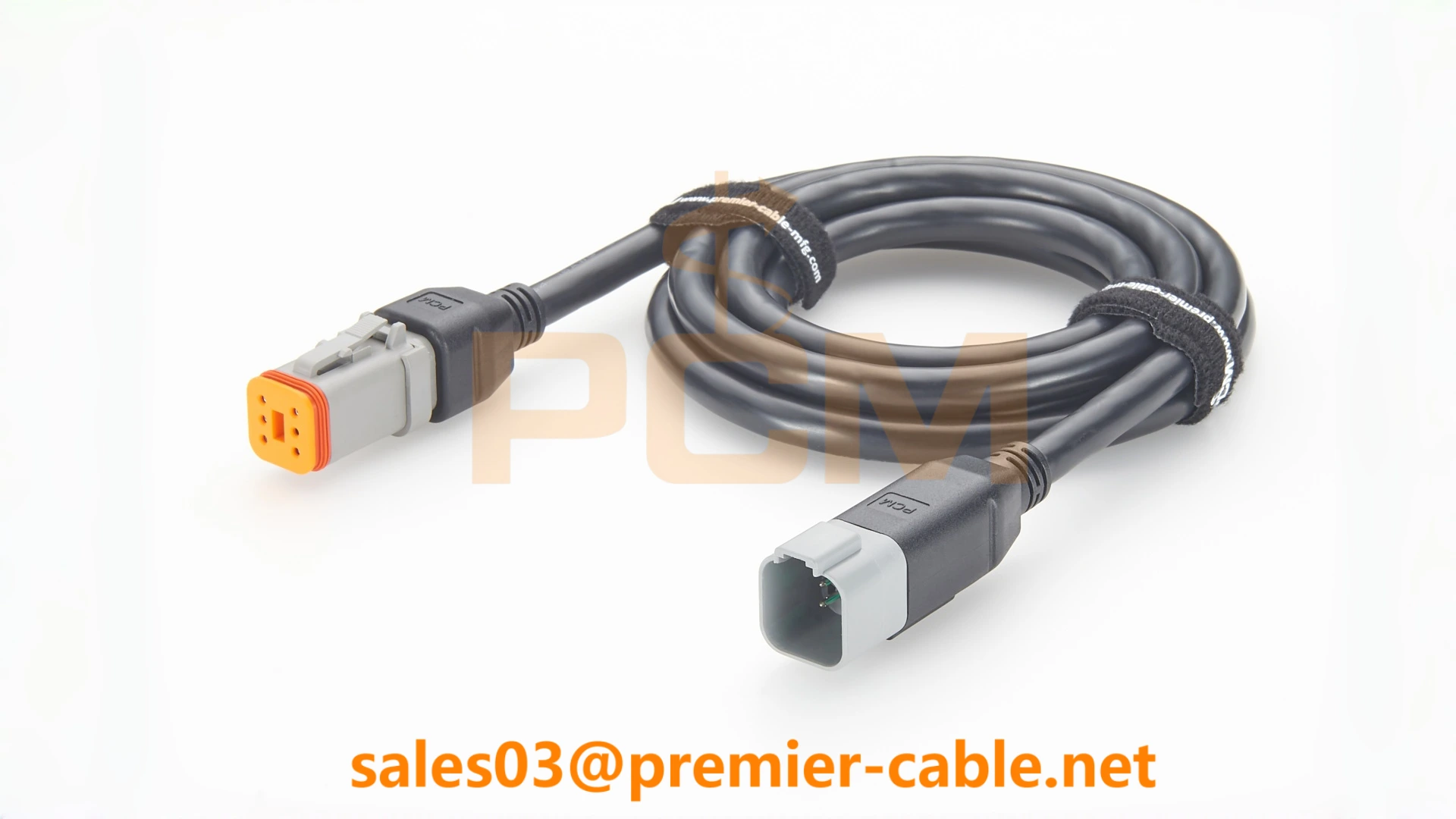

PCM-S-0720: 6P jatkojohto – autot ja merenkulku
ECU- ja CAN-väylä - Missä Pin Count ja Pinout ovat tärkeintä
Moottorin ohjausyksiköt, vaihteistoohjaimet ja CAN-väyläsolmut käyttävät 8-pin ja 12--nastaisia DT-liittimiä. Näissä sovelluksissa kytkentäjärjestyksen (pinout) on vastattava tarkasti järjestelmän rakennetta - yksi nastan vaihto voi reitittää CAN-H:n maahan, mikä saattaa vahingoittaa lähetin-vastaanottimen IC:tä.
Moninastaisille ECU-laajennuksille suosittelemme, että ostajat toimittavat tarkan liitäntäkaavion tai viittaavat OEM-liittimen osanumeroon (esim. DT04-8P, jossa on nastat 1–2=CAN-H/L, 3–4=12V/GND, 5–8=analogiset tulot). Mukautettu pinout-vahvistus sisältyy tuotannon laadunvalvontaprosessiimme.
PCM-S-0721: 8P jatkojohto - ECU ja moottorin johtosarja
Saatavilla Deutsch DT -jatkokaapelikokoonpanot
Premier Cable toimittaa kuusi vakiotyyppistä Deutsch DT -jatkokaapelikokoonpanoa, jotka kattavat koko DT-nasta{0}}määräalueen. Kaikissa käytetään aitoja TE Connectivity DT04/DT06 -koteloita, joissa on tehtaalla-puristetut koon 16 koskettimet ja silikonilankatiivisteet.
| Osanumero | Liitin A | Liitin B | Lanka | Pituus | Nykyinen (per pin) | Tyypilliset sovellukset |
|---|---|---|---|---|---|---|
| PCM-S-0717 | DT04-2P | DT06-2S | 16 AWG | 1 m | 13 A | LED-valot, teholaajennus,{0}}pienjännitesignaali |
| PCM-S-0718 | DT04-3P | DT06-3S | 16 AWG | 1 m | 13 A | Anturit, toimilaitteet, teho + signaalijohdot |
| PCM-S-0719 | DT04-4P | DT06-4S | 16 AWG | 1 m | 13 A | LED-työvalot, anturit, ohjauslaitteet |
| PCM-S-0720 | DT04-6P | DT06-6S | 16 AWG | 2 m | 13 A | Auto-, meri-, LED-järjestelmät, teollisuus |
| PCM-S-0721 | DT04-8P | DT06-8S | 16 AWG | 2 m | 13 A | Moottorin johtosarja, ECU, vaihteisto, anturijärjestelmät |
| PCM-S-0722 | DT04-12P | DT06-12S | 16 AWG | 2 m | 13 A | ECU, CAN Bus, maatalouskoneet, ohjausmoduulit |
Useimmissa ostotilanteissa tarvittava nastaluku määräytyy jo laiteliittimen tai kytkentäkaavion mukaan. Tärkeimmät tekijät, jotka ostajien tulee vahvistaa, ovat: liittimen kokoonpano, kaapelin pituus, johdinmitta, liitäntäjärjestys ja käyttöympäristö.
Tavallisten jatkokaapeleiden lisäksi Premier Cable tarjoaa myös jakaja- ja Y-sovitinkokoonpanoja sovelluksiin, jotka vaativat yhdestä-kahteen{2}}signaalin tai virranjakelun Deutsch DT -liitännän kautta:
PCM-S-0723: yksi-jakajasovitin
PCM-S-0724: yksi---kaksi Y-jakajaa johtimilla
Deutsch DT -jatkokaapeli vs. leikkaus, liittäminen tai uudelleen{0}}puristus
Kun johtosarjaa on jatkettava, vaihtoehto plug{0}}and-johdolle on katkaista alkuperäinen johto ja lisätä pituutta manuaalisesti. Tämä vertailu tekee yhteenvedon-välitysvaihtoehdoista kenttäasennusolosuhteiden perusteella.
| Vertailukohde | Deutsch DT jatkokaapeli | Leikkaa, liitä tai uudelleen{0}}purista |
|---|---|---|
| Asennusaika | < 60 seconds (plug in) | 8–15 minuuttia per yhteys |
| Alkuperäinen valjaat | Säilytetty - ei muutoksia | Pysyvästi muutettu |
| IP67 Tiivisteen eheys | Tehdas{0}}vahvistettu sinetti | Riippuu teknikon tiivisteen asennuksesta |
| Puristuslaatu | Kone-puristettu, veto-testattu (suurempi tai yhtä suuri kuin 80 N) | Muuttuja - riippuu työkalusta ja taidosta |
| Tärinänkestävyys | Kiilalukko + kaksoistiiviste | Puskurijatkos tai juotosliitos voi väsyä |
| Vianetsintä | Irrota risteyksestä, testaa molemmat puolet | On jäljitettävä liitoksen läpi |
| Takuun vaikutus | OEM-valjaat koskemattomat | Voi mitätöidä johtosarjan takuun |
| Toistettavuus (erä) | Jokainen kaapeli identtinen | Laatu vaihtelee yksiköittäin |
| Hinta per yhteys | Korkeammat materiaalikustannukset, alhaisemmat työvoimakustannukset | Pienemmät materiaalikustannukset, korkeammat työvoimakustannukset |
| Sopii käytettäväksi | Kenttähuolto, jälkiasennus, OEM-sarjat, erätuotanto | Kertaluonteinen-korjaus, jos jatkojohtoa ei ole saatavilla |
Kenttähuoltoon, koneiden jälkiasennukseen, LED-valaistuksen asennukseen, pienten{0}}--pienten ja keskisuurten erien tuotantoon ja kaikkiin sovelluksiin, joissa johtosarjan takuulla tai tulevalla huollolla on merkitystä, esiasennettu Deutsch DT -jatkojohto on käytännöllisin valinta. Manuaalinen jatkos hyväksytään vain kertaluonteisissa hätäkorjauksissa, joissa vaihtokaapelia ei ole saatavilla.
PCM-S-0725: 2P DT-nainen AMP-mies
PCM-S-0726: 2P DT-naaras - AMP-naaras
Mitä ostajien tulee vahvistaa ennen tilaamista
Täydellisten eritelmien antaminen kyselyn aikana lyhentää tarjouksen läpimenoaikaa ja välttää näytteen iteroinnin. Tässä on seitsemän parametria, jotka määrittävät, toimiiko vakiokaapeli vai tarvitaanko mukautettu kokoonpano.
1. Liittimen kokoonpano
Vahvista tarkka kotelotyyppi: DT04-2P - DT06-2S, DT04-4P - DT06-4S, DT04-8P - DT06-8S tai DT04-12P - DT06-12S. Jos laitteesi liitin ei ole standardi Deutsch DT, saatat tarvita hybridi- tai sovitinkaapelia.
2. Kaapelin pituus
Vakiopituudet ovat 1 m ja 2 m. Saatavana räätälöityjä pituuksia 0,5 m - 10 m+. Yli 5 metrin pituuksille 16 AWG:llä laske jännitehäviö: 13 A:lla yli 5 m (10 m:n kokonaispiiri), pudotus on noin 0,65 V 12 V:n järjestelmässä - useimpien valaistus- ja anturisovellusten toleranssin sisällä, mutta tarkista virtaherkät ECU-piirit.
3. Lankamittari
16 AWG on vakiona DT-koon 16 kosketinjärjestelmässä (mitoitettu 13 A 23 asteessa). Vaihtoehtoja ovat:
- 14 AWG:Suurempi virtakapasiteetti (jopa 18 A), jäykempi kaapeli, suurempi taivutussäde
- 18 AWG:Vain signaali{0}}sovellukset, joustavammat, edullisemmat
- 20 AWG:Vain heikkovirta{0}}anturit (< 5 A), maximum flexibility
4. Pinout ja johdotusjärjestys
Vakiokaapeleissa käytetään suoria{0}}läpijohdotuksia (nasta 1 nastaan 1, nasta 2 nastaan 2 jne.). Jos sovelluksesi vaatii ristikon tai mukautetun kytkentäjärjestyksen, toimita liitäntätaulukko tai viittaa laitteen kytkentäkaavioon.
5. Ympäristövaatimukset
Standard Deutsch DT -liittimien luokitus on IP67 yhdistettynä. Sovelluksissa, jotka vaativat upotusta yli 1 metrin syvyyteen tai pitkäaikaista altistumista pesulle, määritä ylivaletut liittimen päät, jotka tarjoavat IP68/IP69K--tason tiivistyksen kaapelin läpiviennissä.
6. Kaapelin rakentaminen
- Päällevaletut vs. kootut (-huollettavat) liittimen päät
- PVC vs PUR vs TPE vaippa (UV-kestävyys, joustavuus, kemikaalinkestävyys)
- Aallotettu kangaspuu, punottu holkki tai lämpö{0}}kutistumissuoja
- Kaapelimerkinnät, värikoodit tai mukautetut merkinnät
Usein kysytyt kysymykset
Mikä on Deutsch DT -jatkokaapelin IP-luokitus?
Deutsch DT -liitinjärjestelmän luokitus on IP67 täysin yhdistettynä, mikä tarkoittaa, että se kestää tilapäisen upottamisen veteen 1 metrin syvyyteen 30 minuutin ajan IEC 60529 -standardin mukaisesti. Ylimuovatut versiot voivat saavuttaa IP68/IP69K-luokituksen pitkäaikaisessa upotuksessa tai korkeapainepesusovelluksissa.
Voinko käyttää DT-jatkokaapelia CAN-väylän johdotukseen?
Kyllä. 8-pin ja 12-pin Deutsch DT -jatkokaapelit (PCM-S-0721, PCM-S-0722) tukevat CAN-väyläyhteyksiä. Varmista, että liitin vastaa tarkasti CAN-H-, CAN-L-, teho- ja maadoituksiasi. Anna pinout-kaavio tilauksen yhteydessä transponointivirheiden välttämiseksi.
Mitä suurinta virtaa 16AWG DT-kaapeli voi kuljettaa?
Jokainen koon 16 kosketin on mitoitettu 13 A jatkuvaksi 23 asteen ympäristössä. Korkeissa lämpötiloissa (+105 astetta) laskee noin 7–8 A:iin. Suurempivirtasovelluksiin voidaan määrittää 14 AWG:n johto, vaikka koskettimen nimellisarvo on edelleen rajoittava tekijä 13 A per nasta.
Kuinka valitsen 2- ja 12-nastaisten kokoonpanojen välillä?
Pintojen lukumäärä määräytyy nykyisen laitteistosi liittimen tai kytkentäkaavion mukaan. Yksinkertaiset LED-virtapiirit käyttävät 2-napaista. Virta-, signaali- ja maaanturit käyttävät 3-napaista. ECU- ja CAN-väyläjärjestelmät, joissa on useita piirejä, käyttävät 8- tai 12-nastaisia. Yhdistä laitteesi olemassa oleva liitin.
Tarvitsetko Deutsch DT -jatkokaapelin projektiisi?
- Varastossa on 2-12-napaisia DT04/DT06 jatkojohtoja
- IP67 sinetöity, 16AWG, tehdas-puristettu ja veto-testattu
- Saatavilla räätälöityjä pituuksia, tapit ja päällevaletut vaihtoehdot
- IPC/WHMA{0}}A-620 Class 2 ammattitaitostandardi
- OEM- ja kaluston huoltoohjelmien joukkohinnoittelu
Lähde Deutsch DT Extension Cables
Premier kaapelivalmistaa Deutsch DT -jatkojohtokokoonpanoja LED-valaistukseen, anturijohdoksiin, ECU-liitäntöihin, maatalouskoneisiin ja laivakäyttöön. Saatavilla vakiona 2-12-nastaiset kokoonpanot ja mukautetut kokoonpanot.
