Kaksi{0}}porttista USB- ja HDMI-paneeliasennussovittimet tilaa varten-rajoitetut ohjauskaapit ja HMI-paneelit
Kaksois-porttipaneeliasennussovittimet yhdistävät kaksi liitäntää-USB-A, USB-C tai HDMI-yhdeksi kompaktiksi moduuliksi. Yksi aukko kahden sijasta. Vähemmän koneistusta, puhtaampi layout, nopeampi kokoonpano. Tämä opas kattaa viisi yleistä yhdistelmää, kuinka ne määritellään ja mitä tulee vahvistaa ennen tilaamista.
- Kaksiporttiset-paneeliasennussovittimet yhdistävät kaksi liitäntää yhdeksi moduuliksi, mikä vaatii vain yhden paneelin katkaisun kahden sijasta.
- Poistaa tavallisesti kahden erillisen yksittäisen{0}}porttileikkauksen välisen välyksen ja palauttaa käyttökelpoisen paneelialueen.
- Viisi yleistä yhdistelmää: Dual USB-A, Dual USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C.
- Soveltuu ohjauskaapeille, HMI-paneeleille, teollisuustietokoneille, kioskeille ja OEM-laitteille, joiden etupaneeli on rajoitettu.
- Tarjoa: porttiyhdistelmä, paneelin aukon mitat, paneelin paksuus, kaapelin pituus ja USB/HDMI-versio.
Määritelmä:Kaksiporttinen-paneeliasennussovitin on yksi moduuli, joka integroi kaksi ulkoista liitäntää (USB, USB-C tai HDMI) yhteen paneeliin-asennettuun koteloon, jolloin suunnittelijat voivat tarjota kaksi liitäntäpistettä yhden katkaisukohdan kautta ohjauskaappiin tai laitepaneeliin.
📋 Sisältö
Ongelma: Etupaneelin tila on korjattu, käyttöliittymävaatimukset eivät ole
Ohjainkaapeissa ja HMI-paneeleissa on kiinteä etupaneelialue. Kun näyttö, painikkeet, hätäpysäytyskytkin, merkkivalot ja kaapeliholkit on asennettu, ulkoisten huoltoporttien jäljellä oleva tila rajoittuu usein pieneen kaistaleeseen tai kulmaan.
Samaan aikaan nykyaikaiset teollisuuslaitteet tarvitsevat yhä enemmän useita ulkoisia rajapintoja samalla palvelualueella. HMI-järjestelmä saattaa tarvita HDMI:n ulkoista näyttöä varten ja USB:n näppäimistöä varten määrityksen aikana. Ohjauskaappi saattaa tarvita USB-A:n vanhoille huoltotyökaluille sekä USB-C:n uudemmille kannettaville tietokoneille. Testauslaite saattaa tarvita kaksi USB-porttia samanaikaisesti tietojen kirjaamiseen ja laiteohjelmiston päivitykseen.
Kun jokainen liitäntä käyttää erillistä yksittäistä-porttisovitinta, tuloksena on useita leikkauksia, useita asennusasentoa ja täynnä paneeliasettelu. Erissä tuotettujen laitteiden osalta tämä myös moninkertaistaa koneistus-, kokoonpano- ja laadunvalvontakustannukset.

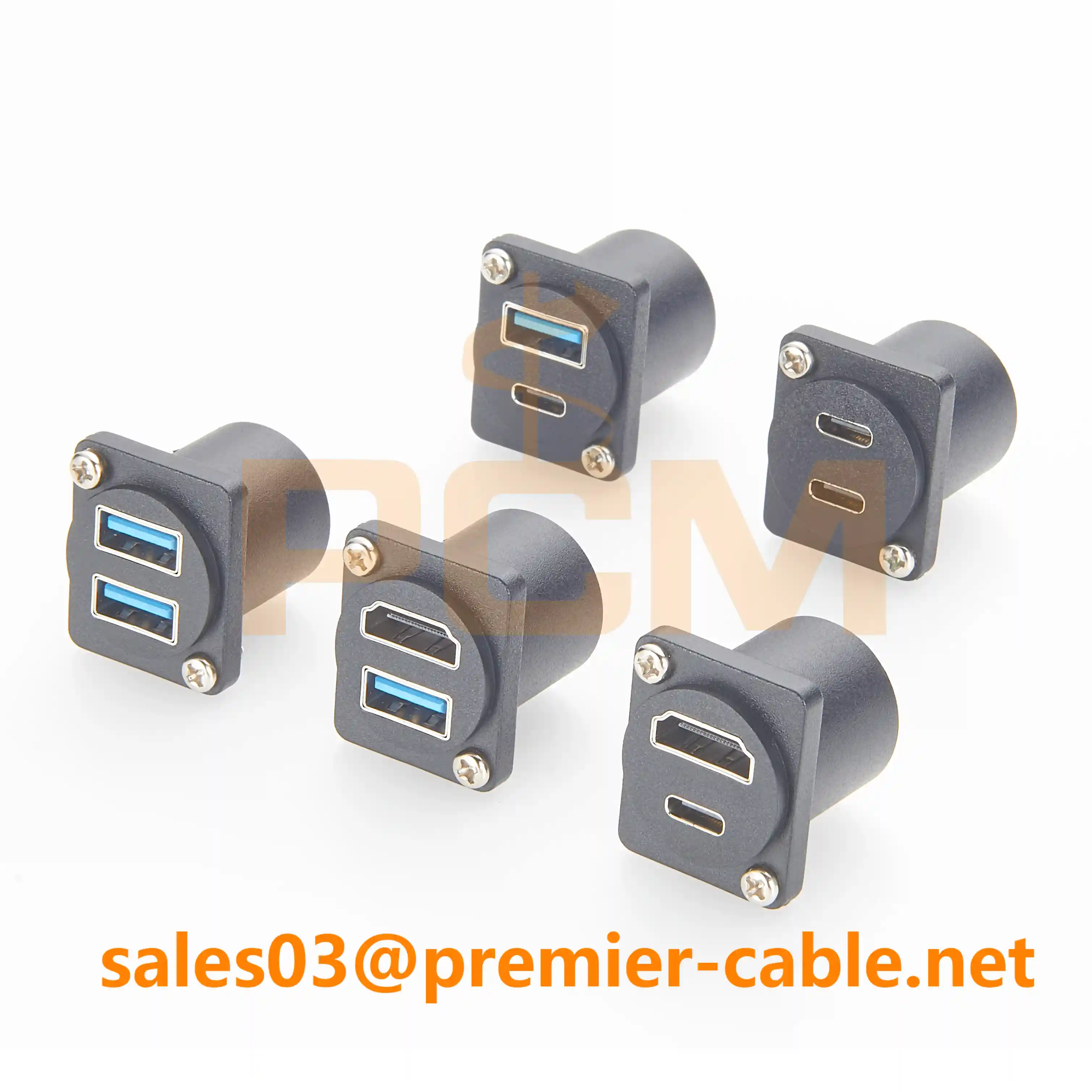

USB- ja HDMI-paneeliasennussovitinkokoelma

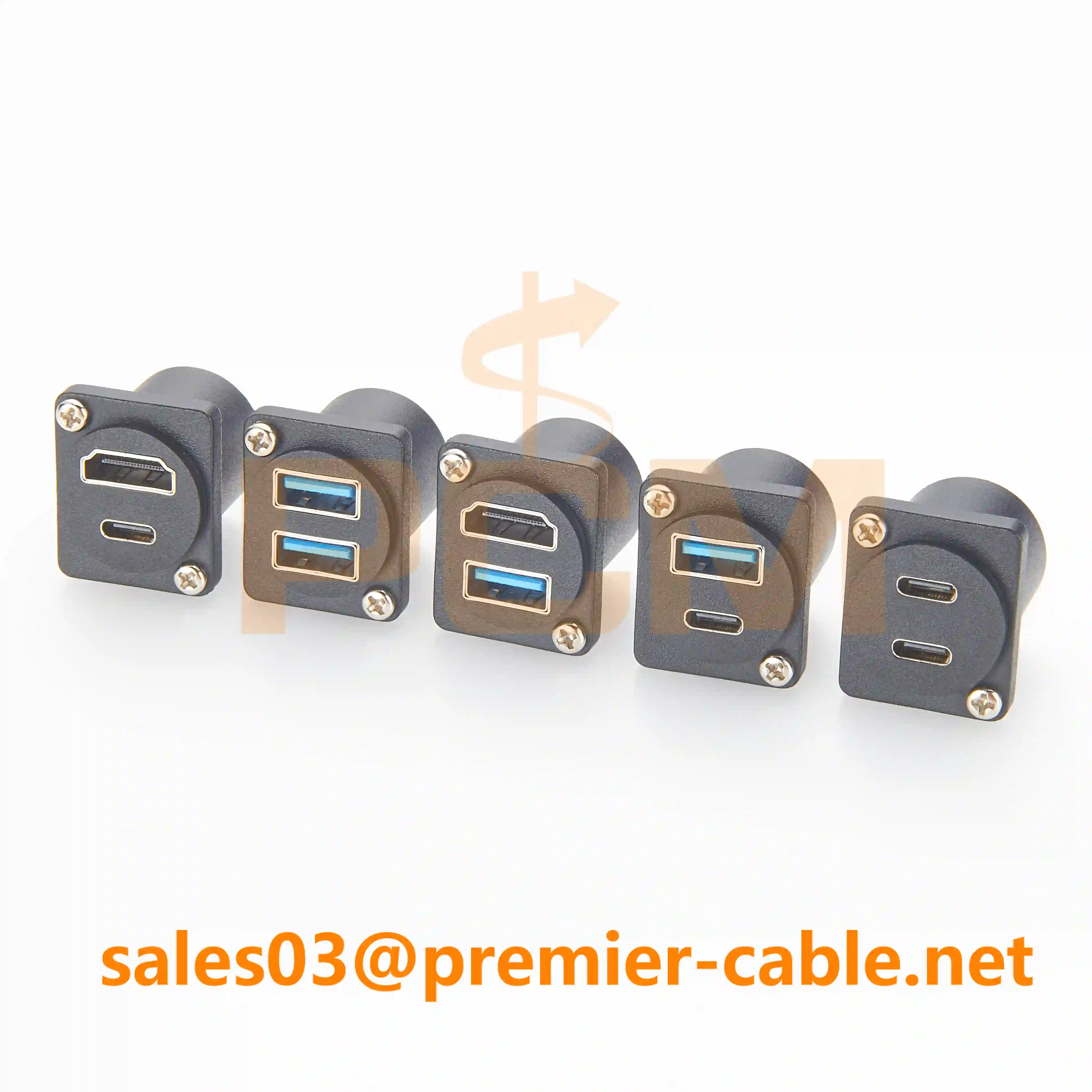

Kahden{0}}portin yhdistelmäasetukset

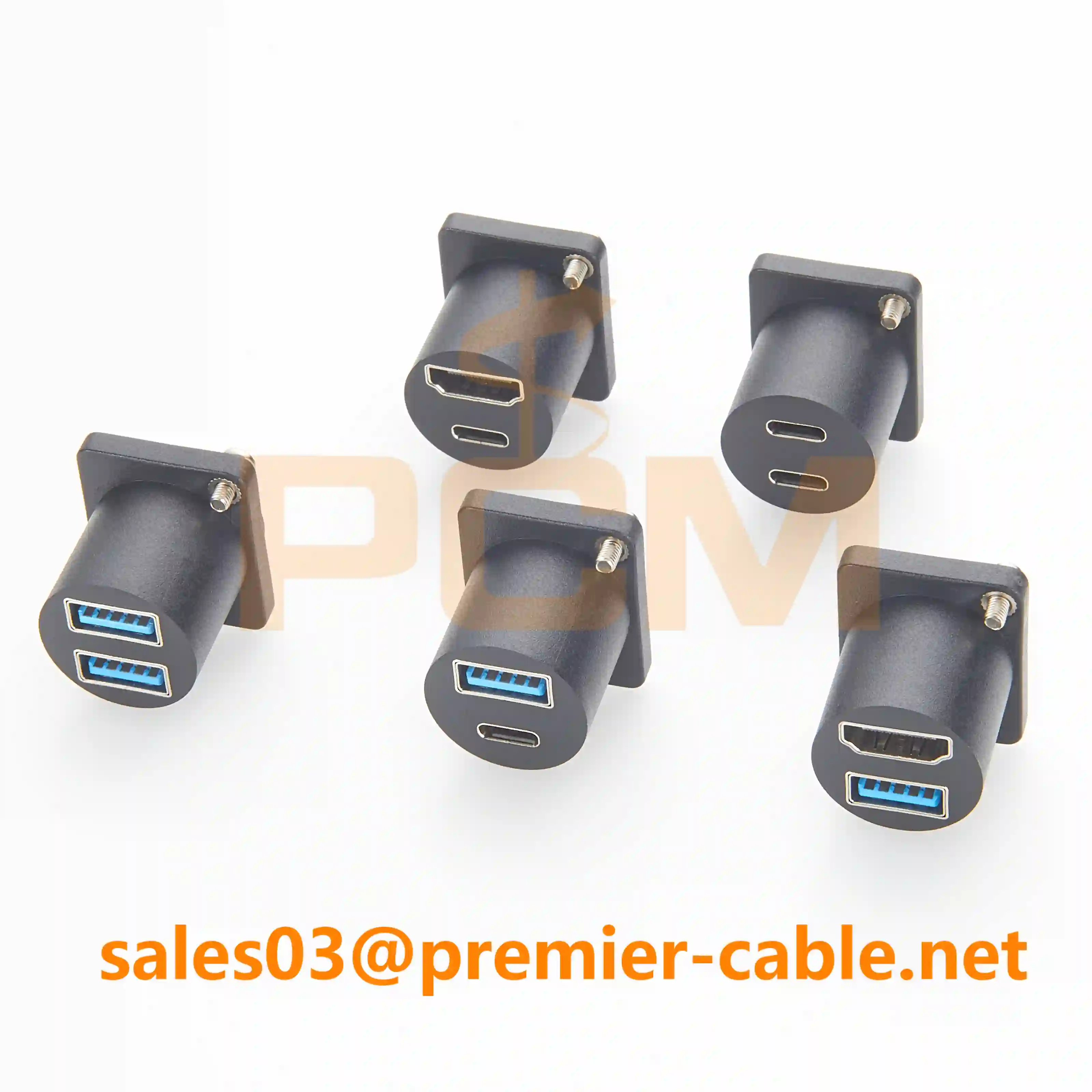

Täysi tuotevalikoima ohjauskaapeille
Yksi{0}}portti vs. kaksoisportti-: mitä muutoksia käytännössä tapahtuu
Tilansäästö ei ole vain leikkaus itse. Kahden vierekkäisen aukon välinen vähimmäisväli, joka -tarvitaan paneelin jäykkyyden ylläpitämiseksi-, eliminoituu kokonaan kaksois-porttimoduulilla.
| Tuote | Kaksi yhden{0}}portin sovitinta | Yksi kaksois{0}}porttisovitin |
|---|---|---|
| Paneelileikkaukset vaaditaan | 2 erillistä aukkoa | 1 yhdistetty aukko |
| Paneelin käytetty kokonaispinta-ala | Suurempi (sisältää{0}}leikkauksen välisen välyksen) | Pienempi (välys poistettu) |
| Ruuvien asennot | 4 (2 per sovitin) | 2 |
| Sisäiset kaapelit | 2 erillistä häntää | 1 tai 2 häntää yhdestä moduulista |
| Kokoamisvaiheet | Asenna, kohdista, kiinnitä × 2 | Asenna, kohdista, kiinnitä × 1 |
| Paneelin ulkonäkö | Kaksi erillistä aukkoa | Yksi puhdas integroitu aukko |
Viisi yleistä kaksi{0}}porttiyhdistelmää
Kaksois-USB-A
Kaksi USB{0}}A-porttia yhdessä paneelimoduulissa. Sopii laitteille, jotka käyttävät vanhoja USB-oheislaitteita: USB-asemat, näppäimistöt, hiiret, viivakoodilukijat, huoltokannettavat. USB-versiovaihtoehdot: USB 2.0 tai USB 3.0. Useimpiin teollisiin huoltotehtäviin (laiteohjelmiston lataus, lokin lataus) USB 2.0 riittää. USB 3.0 on suositeltava, kun suuria datatiedostoja siirretään säännöllisesti.
Dual USB-C
Kaksi USB{0}}C-porttia yhdessä moduulissa. Sopii uudempiin laitemalleihin, joissa käytetään tyyppiä -C tiedonsiirtoon, lataamiseen tai molempiin.
⚠️ Tärkeää:USB-C on liitinmuoto, ei yksittäinen protokolla. Varmista ennen tilaamista, tarvitseeko kunkin portin tukea vain dataa, dataa + latausta vai dataa + videota (Alt-tila). Kaikki USB{5}}C-paneelisovittimet eivät tue kaikkia toimintoja.

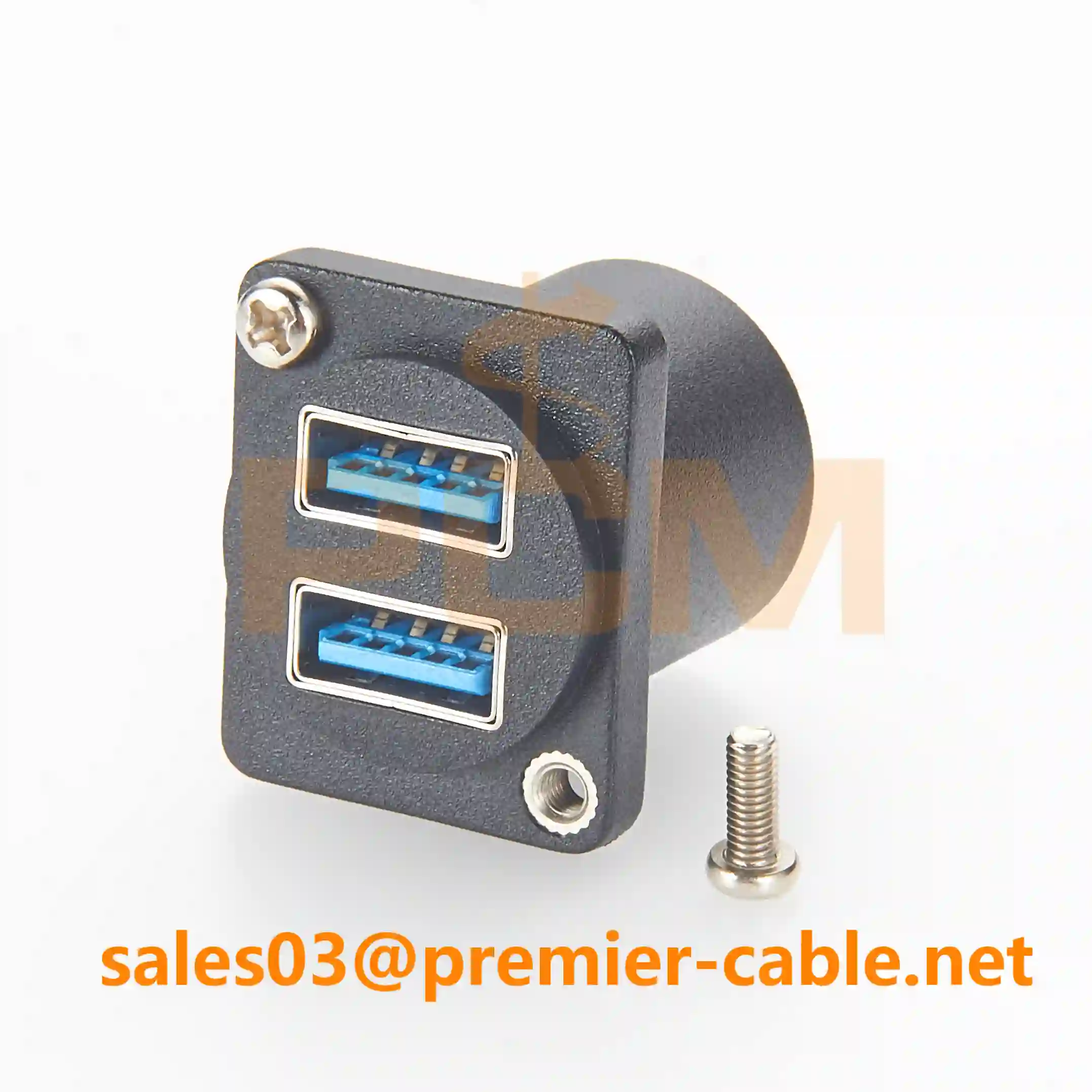

Kaksois-USB-A Paneeliasennussovitin

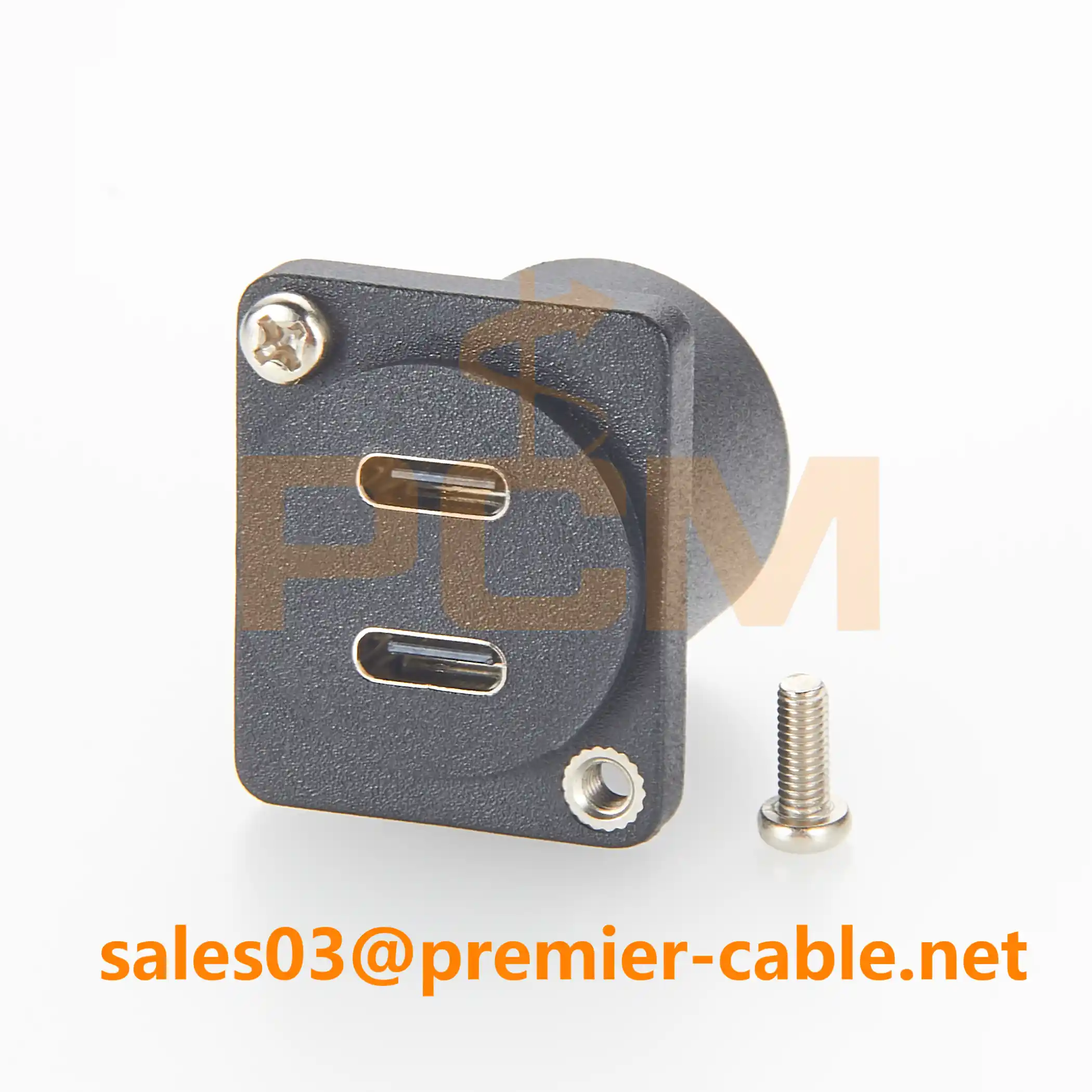

Kaksi USB{0}}C-paneeliasennussovitinta

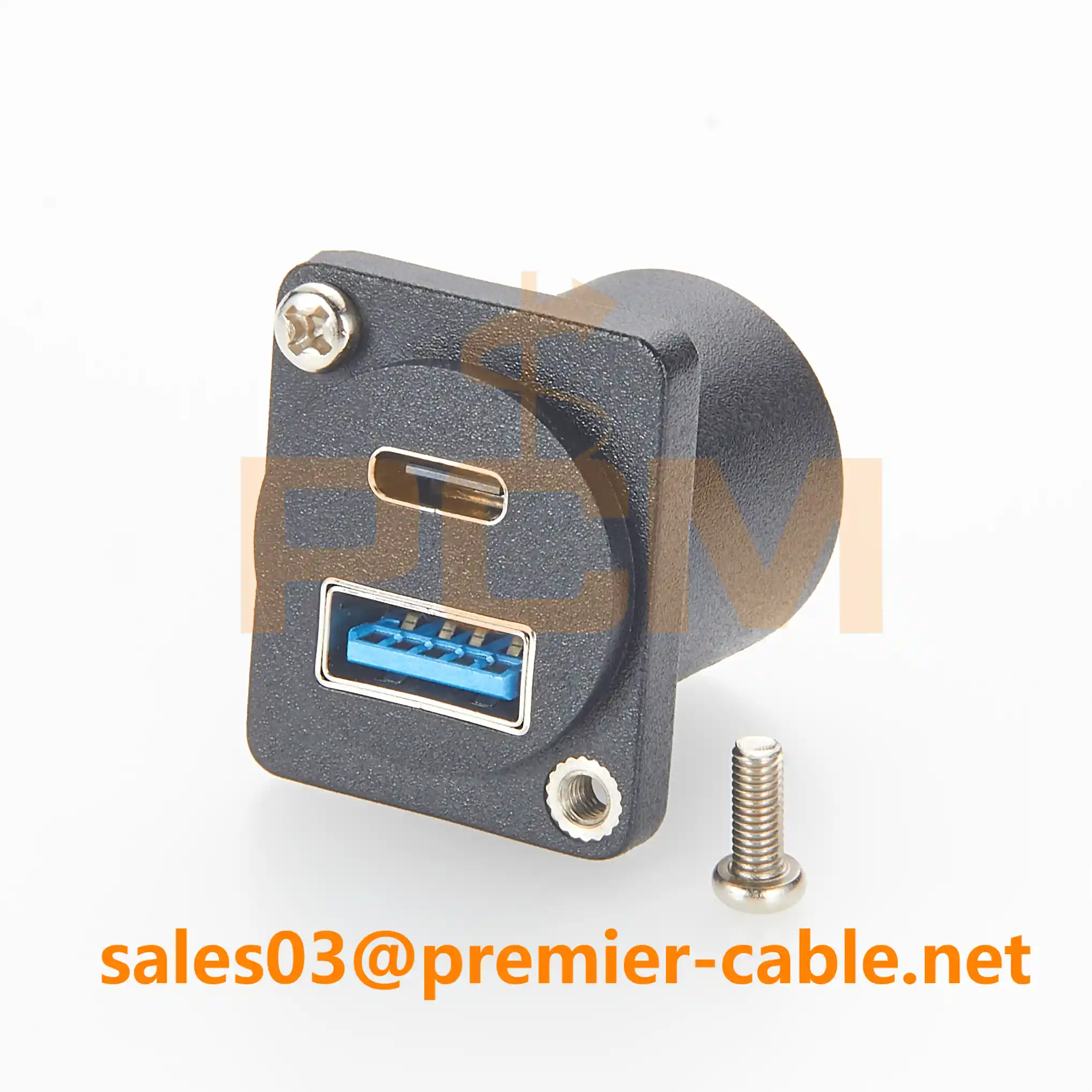

USB-A + USB-C Paneeliasennussovitin
USB-A + USB-C
Yksi USB-A ja yksi USB-C yhdessä moduulissa. Käytännöllinen siirtymäkauden-yhdistelmä laitteille, joiden on palveltava sekä vanhoja USB-A-laitteita että uudempia Type{5}}C-laitteita. Tämä on tällä hetkellä yleisin OEM-laitevalmistajien pyyntö, koska se kattaa sekä olemassa olevat huoltotyökalut että uudemmat kannettavat tietokoneet ilman, että käyttäjiltä vaaditaan adaptereita.
HDMI + USB-A
Yksi HDMI ja yksi USB{0}}A yhdessä moduulissa. Sopii HMI-paneeleille, sulautetuille PC:ille ja ohjausjärjestelmille, jotka tarvitsevat näytön ulostulon + oheislaitteiden pääsyn etupaneelista. Kun määrität, varmista HDMI-versio (1.4 1080p:lle, 2.0 4K @ 60 Hz) ja se, tarvitaanko aktiivista kaapelia pidempään takakaapelin ajoa varten.
HDMI + USB-C
Yksi HDMI ja yksi USB{0}}C yhdessä moduulissa. Sopii uudempiin kompakteihin järjestelmiin, joissa käyttäjä tarvitsee sekä ulkoisen näytön että Type{2}}C-datan tai latauksen yhdeltä huoltopaneelialueelta.

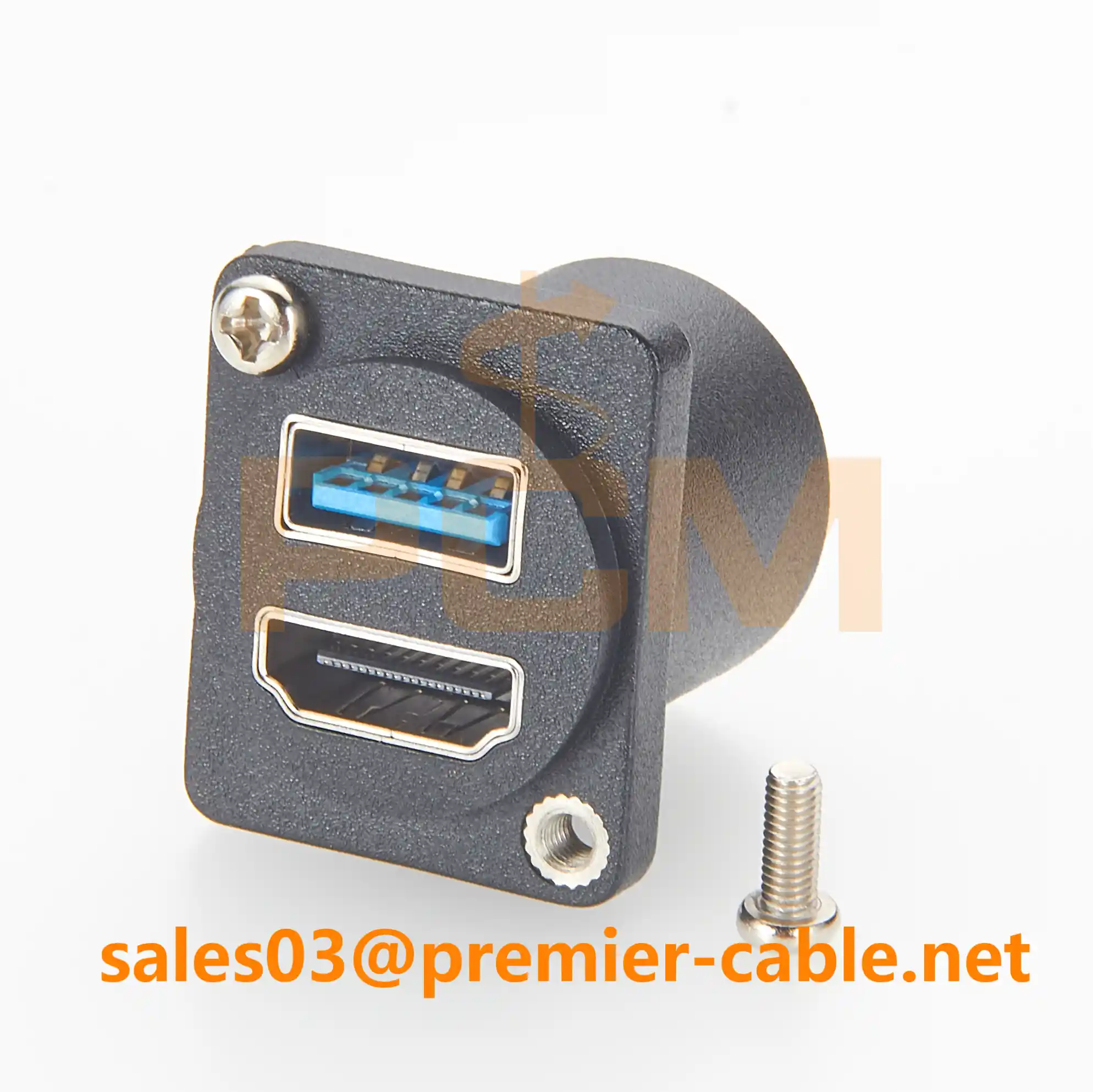

HDMI + USB-A Paneeliasennussovitin

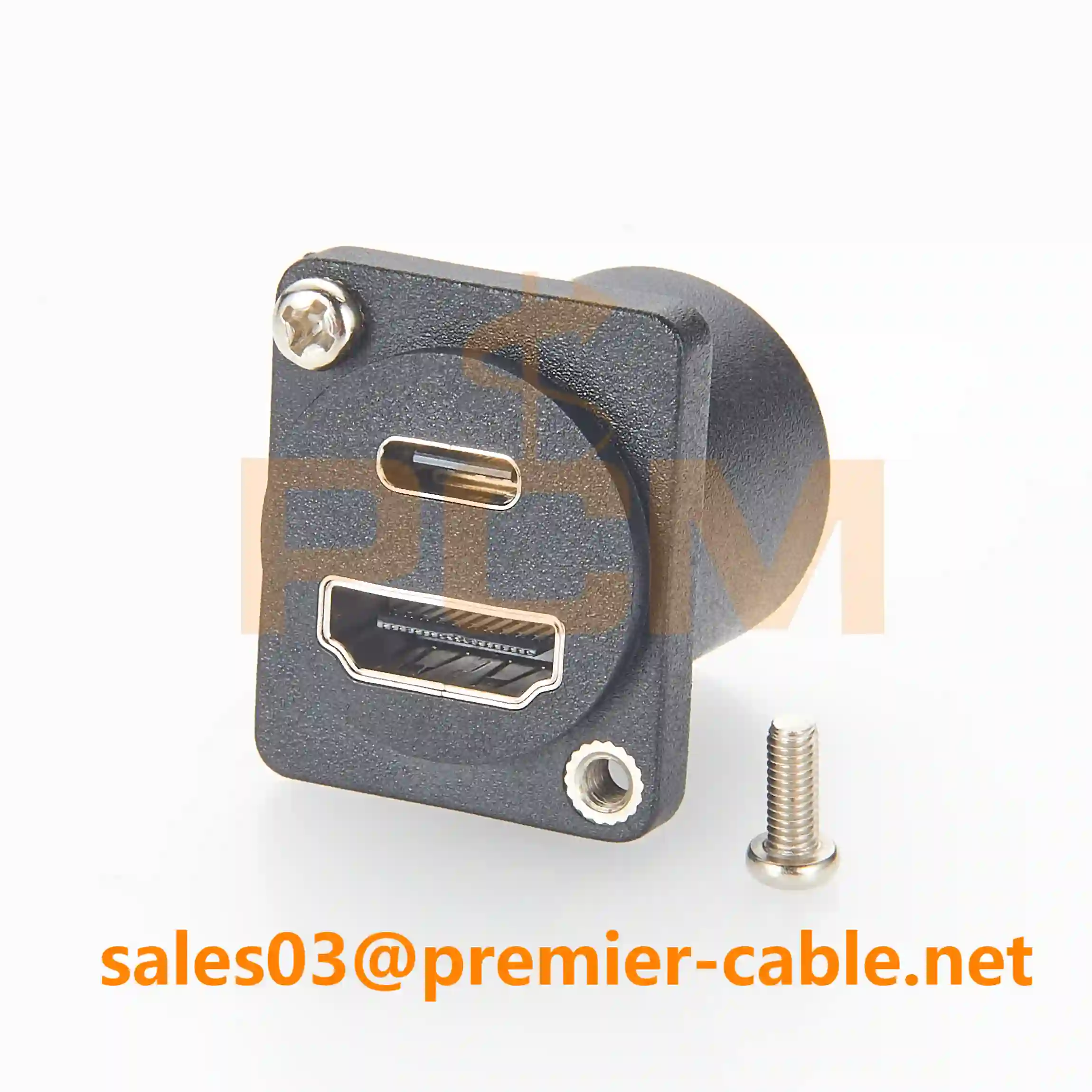

HDMI + USB-C Paneeliasennussovitin
Mekaaniset tiedot tarkistettava ennen tilaamista
Kaksois{0}}porttiadapterit vaativat tarkempaa mittojen tarkistusta kuin yksiporttiset versiot, koska paneelin aukko on suurempi ja takavälys tärkeämpi.
Täytyy{0}}vahvistaa kohteet
- Portin yhdistelmä.Mitkä kaksi käyttöliittymää tarvitaan?
- Paneelin leikkauksen mitat.Suorakaiteen muotoinen aukon koko metallipaneelissa.
- Paneelin paksuusalue.Tarkista, tukeeko sovitin todellista kotelon paksuutta; paksummat paneelit saattavat vaatia laajennettuja{0}}kierreversioita.
- Takakaapelin pituus ja suunta.Kuinka paljon tilaa paneelin takana on? Pitääkö kaapelin lähteä suoraan, 90 asteen kulmassa vai tietyssä kulmassa?
- USB / HDMI versio.Tämä määrittää sisäisen johdotuksen ja liittimen tekniset tiedot.
Hyvä-vahvistettava-kohteet (muokattuihin projekteihin)
| Parametri | Mitä määritellä |
|---|---|
| Ruuvin reikien etäisyys | Etäisyys keskustasta-keskipisteeseen- |
| Etulaipan mitat | Näkyvä alue paneelin edessä |
| Asunnon materiaali | Sinkkiseos, alumiini tai muovi |
| Suojausvaatimus | Täysmetallinen suojaus EMC{0}}herkkiin ympäristöihin |
| IP-luokitus | IP20-standardi; IP65/IP67 pölylle tai roiskeille altistumiseen |
| Takaliittimen sukupuoli | Naaraasta-naaraan-läpivienti-tai kaapelin pää |
📩 Vinkki OEM-projekteihin
Paneelipiirustuksen antaminen sisäisillä välysmitoilla on nopein tapa varmistaa sopivuus. Tämä eliminoi edestakaisin-ja-leikkaustoleranssit ja takakaapelin reitityksen.
Usein kysytyt kysymykset
Voivatko kaksiporttisovittimen kahdella{0}}portilla olla eripituisia johtoja?
Kyllä. Mukautetuissa versioissa voi olla erilainen takakaapelin pituus jokaiselle portille. Tämä on yleistä, kun kaksi sisäistä liitäntäpistettä ovat eri etäisyyksillä paneelin takana.
Mitä paneelin paksuutta kaksiporttiset{0}}sovittimet yleensä tukevat?
Useimmat standardiversiot tukevat yleisiä teollisuuspaneeli- ja kotelopaksuuksia. Paksumpia koteloita varten on saatavana pidennettyjä-kierre- tai puristin-kiinnitysvaihtoehtoja. Varmista toimittajalta, jos paneelin paksuus on standardialueen ulkopuolella.
Onko kaksiporttisia{0}}sovittimia saatavilla IP65-luokitelluissa versioissa?
Vakioversiot ovat tyypillisesti IP20 (sisätiloissa, ei roiskeita). IP65/IP67-versiot tiivisteillä ja suljetuilla korkilla ovat saatavilla pesuun-tai ulkokäyttöön, mutta ne on määritettävä tarjousvaiheessa.
Tukeeko paneelisovittimen USB{0}}C latausta ja videota?
Ei välttämättä. USB-C on liittimen muototekijä. Se, tukeeko tietty paneelisovitin vain dataa, dataa + latausta vai dataa + videota (Alt-tila), riippuu sisäisestä johdotuksesta. Varmista aina vaadittu toiminto ennen tilaamista.
Mitä tapahtuu HDMI-signaalin laadulle pidemmillä takakaapelilla?
HDMI:lle korkeammilla resoluutioilla passiivisilla kaapeleilla on käytännöllinen pituusraja, jonka ylittyessä signaali voi heikentyä. Jos takakaapelin kulku on pitkä, varmista toimittajalta, tarvitaanko aktiivista kaapelia tai signaalinkäsittelylaitetta.
Tarvitsetko mukautetun kaksois{0}}porttipaneelisovittimen?
Lähetä meille omasiporttiyhdistelmä, paneelin aukon koko, paneelin paksuus, takakaapelin pituus ja USB/HDMI-versio. Vahvistamme sopivuuden ja palautamme piirustuksen.
- Vakioyhdistelmät (Dual USB-A, Dual USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C) saatavilla.
- Mukautettu kaapelin pituus, kotelomateriaali ja porttiasettelu saatavilla OEM-projekteihin.
- Etkö ole varma, mikä yhdistelmä sopii? Kuvaile paneeliasetteluasi, niin suosittelemme.
Lähde-kaksi{0}}-USB- ja HDMI-paneeliasennussovittimet
Premier kaapelivalmistaa kaksi{0}}porttista USB-A-, USB-C- ja HDMI-paneeliasennussovittimia ohjauskaapeille, HMI-paneeleille, teollisuustietokoneille, kioskeille ja OEM-laitteille. Saatavilla vakio- ja mukautettuja kokoonpanoja. Ota yhteyttä suunnittelutiimiimme saadaksesi teknistä tukea tai tarjousta.
Tekijä:Premier Cable Engineering Team
