Tuotteen kuvaus

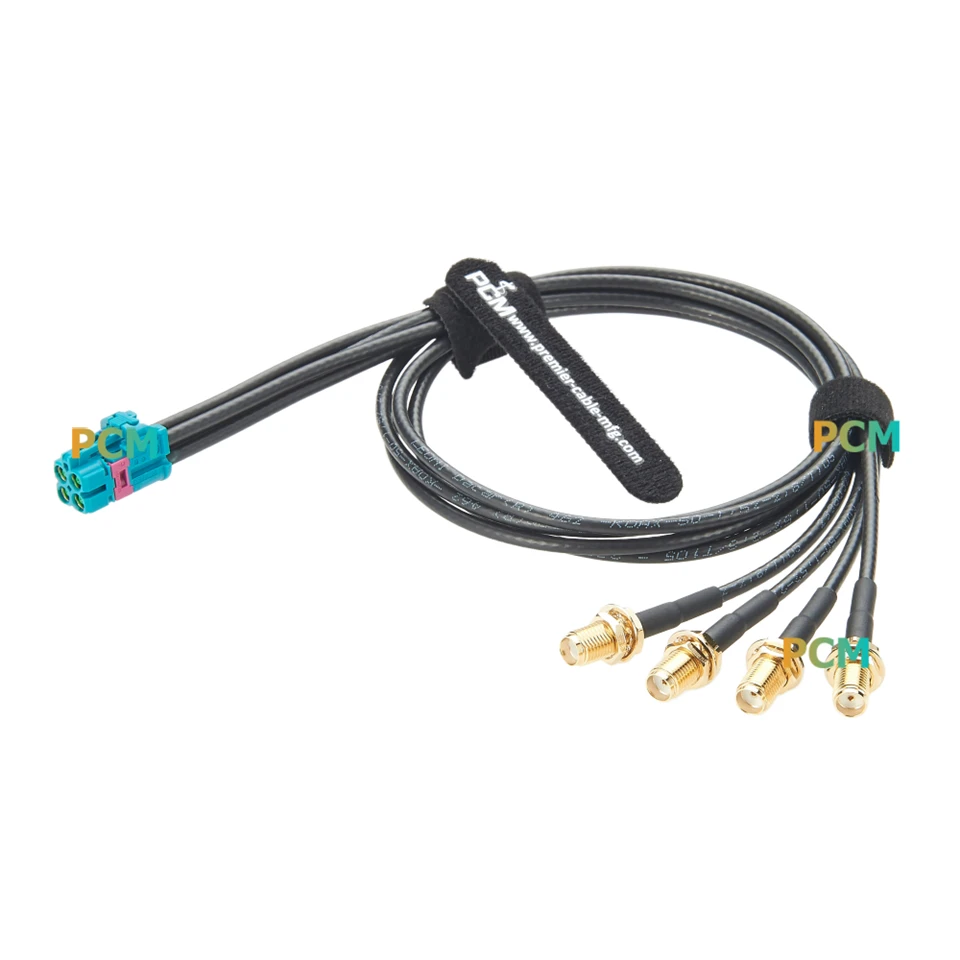

Quad TE MATE-AX To 4x SMA RF Cable on tehokas -monikanavainen-RF-testisarja, joka on suunniteltu käsittelemään useita autojen signaaleja samanaikaisesti. PCM-ZC-0059 käyttää TE MATE-AX-sarjan neli{11}}kanavaista Mini Fakra 1-2298721-9 -liitintä. Tämä liitäntä integroi neljä itsenäistä RF-kanavaa kompaktiin koteloon, mikä säästää merkittävästi tilaa automoduulin puolella verrattuna neljän yksittäisen liittimen käyttöön ja tarjoaa virhesuojauksen.

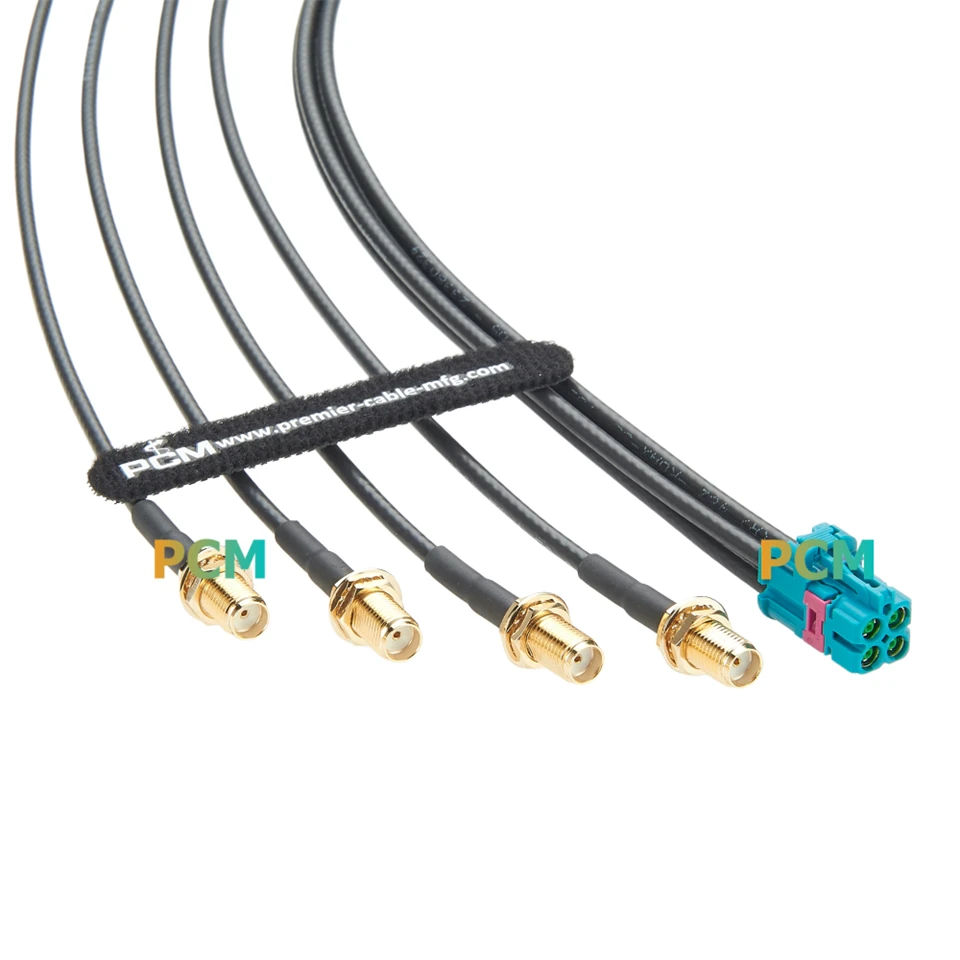

Toinen pää haarautuu neljään itsenäiseen SMA-naarasliittimeen, mikä helpottaa suoraa kytkentää useisiin instrumentteihin. Sisäisesti neljä itsenäistä pienihäviöistä-koaksiaalikaapelia takaavat erittäin alhaisen ylikuulumisen ja korkean eristyksen kanavien välillä DC-6 GHz:n taajuusalueella. Tämä "yhdestä -neljää" -kokoonpano sopii erityisen hyvin autojen infotainment-järjestelmiin, moni-antennivastaanotinmoduuleille ja skenaarioille, jotka edellyttävät useiden RF-polkujen samanaikaista testausta (kuten LTE-master/diversity, GNSS, V2X), mikä parantaa merkittävästi monikanavaisen kalibroinnin tehokkuutta.

Erittely
| Tuotteen nimi | Quad TE MATE{0}}AX - 4x SMA-kaapeli |
| Osa nro | PCM-ZC-0059 |
| Liitin 1 | TE-MATE-AX 1-2298721-9 Nainen |
| Liitin 2 | SMA Straight Female Kullattu |
| Lanka | Leoni Dacar 462 koaksiaalikaapeli |
| Impedanssi | 50 ohmia |
| Taajuus | DC-6GHz |
| OD | 3,5 mm |
| Kaapelin pituus | 5m, OEM |
Piirustus
